Разборка и ремонт шлема BETAFPV VR03
Разборка шлема
Плата изнутри:
Розбірка та чистка FPV шолома BetaFPV VR-O3. YouTube: Повітряні пригоди (укр.)
ВНИМАНИЕ:

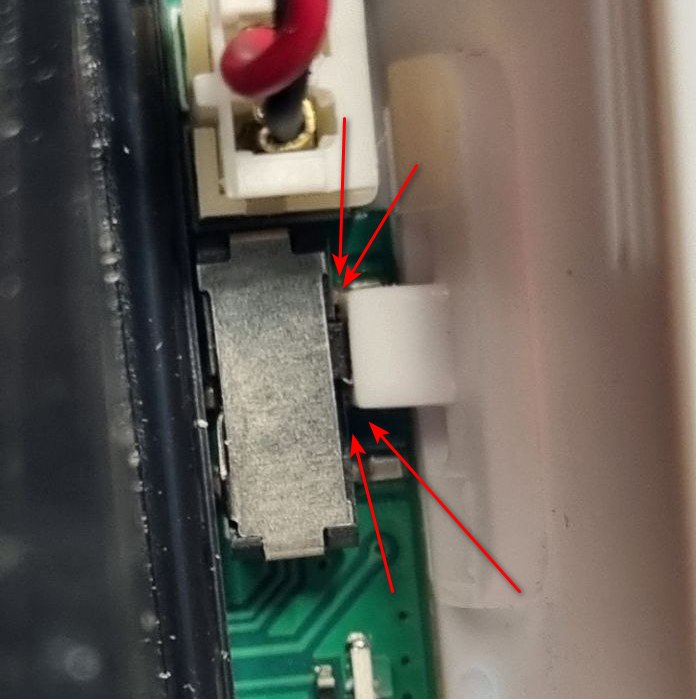

При финальном вытаскивании платы из корпуса обращайте внимание на слайдер питания (белого цвета). В него вставлен хвостик от выключателя на плати. При неосторожном движении хвостик ломается под корень и тогда придется либо менять sdtcm выключатель, либо включать/выключать шлем острым предметом.
Замена переключателя питания

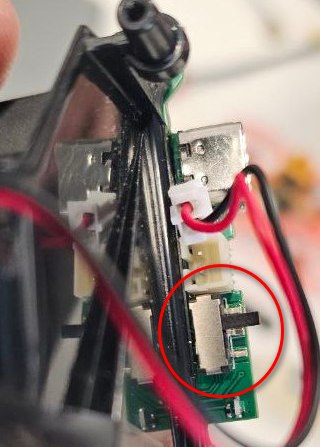

Переключатель питания выглядит так.

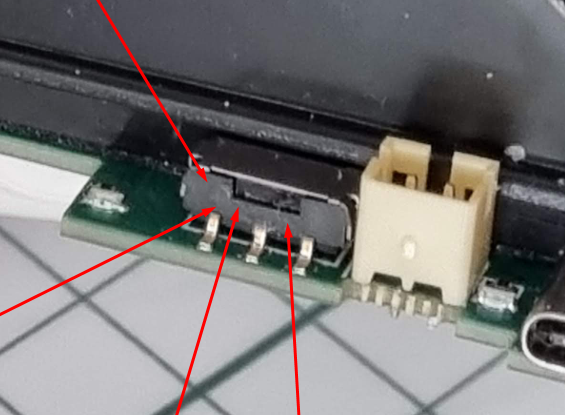

Как было написано выше, при неосторожной разборке можно сломать хвостик питания.
В службе поддержки BETAFPV модель кнопки обозначили как:
SW|拨动开关|9.1*3.5*3.5mm|6PIN|卧贴|柄长4mm|国产|编带
что в переводе:
SW | Тумблерный переключатель | 9,1*3,5*3,5 мм | 6 контактов | Горизонтальный поверхностный монтаж | Длина ручки 4 мм |
Это 1p2t переключатель для поверхностного монтажа, правый, с удлиненным толкателем, он же 3-pin slide switch
На Aliexpress удалось найти такой же но с толкателем 2мм.

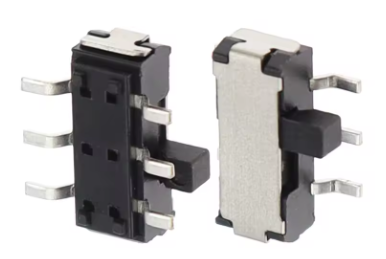

10PCS MSK-22D27 SMD Sideslip Toggle Switch 6Pin Microswitch 1P2T Slide Switch

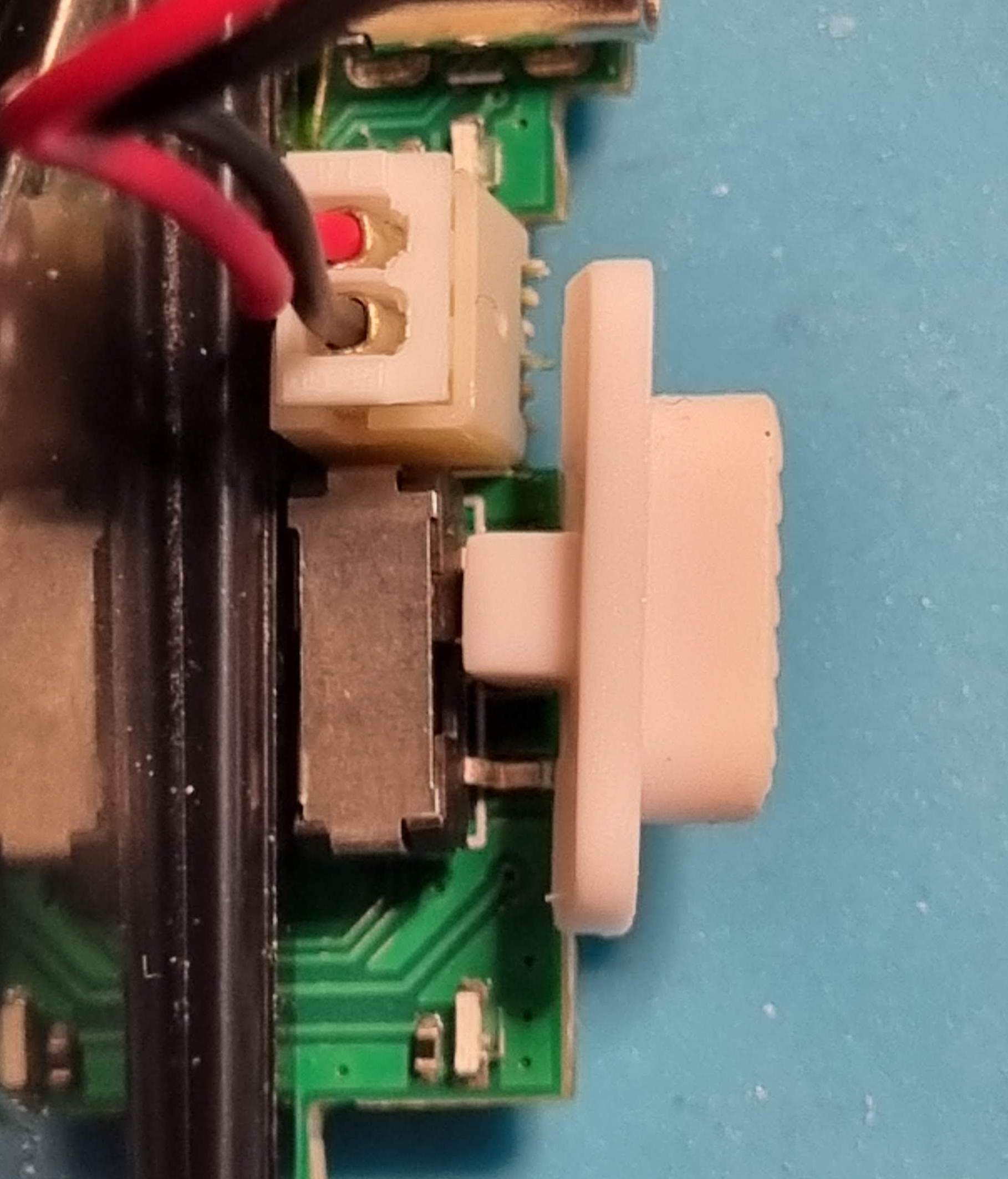

Поскольку выключателю полностью прилегает к самому слайдеру, вставляемому в корпус шлема, 2мм вполне достаточно.
Так что замена является эквивалентной.
Замена требует полной разборки и перепайки.
Если отломанный толкатель остался внутри слайдера, его можно вытащить:
- раскалить на горящей спичке или зажигалку кончик иголки
- воткнуть его в отломанный хвостик
- подождать пока иголка остынет
- вытащить хвостик, потянув за иголку
Замена чипа управления питанием CN3162
Если подключить включенный шлем к зарядке, через примерно минуту выходит из строя чип управления питанием.
Такое предостережение есть даже в инструкции, но кто ж ее читает :))
Симптомы при подключении к блоку питания:
- Пластик на шлеме очень сильно нагревается в районе гнезда питания.
- Нагревается сам кабель ближе к коннектору в шлеме.
- Перестает гореть синий светодиод, указывающий на то что идет зарядка.

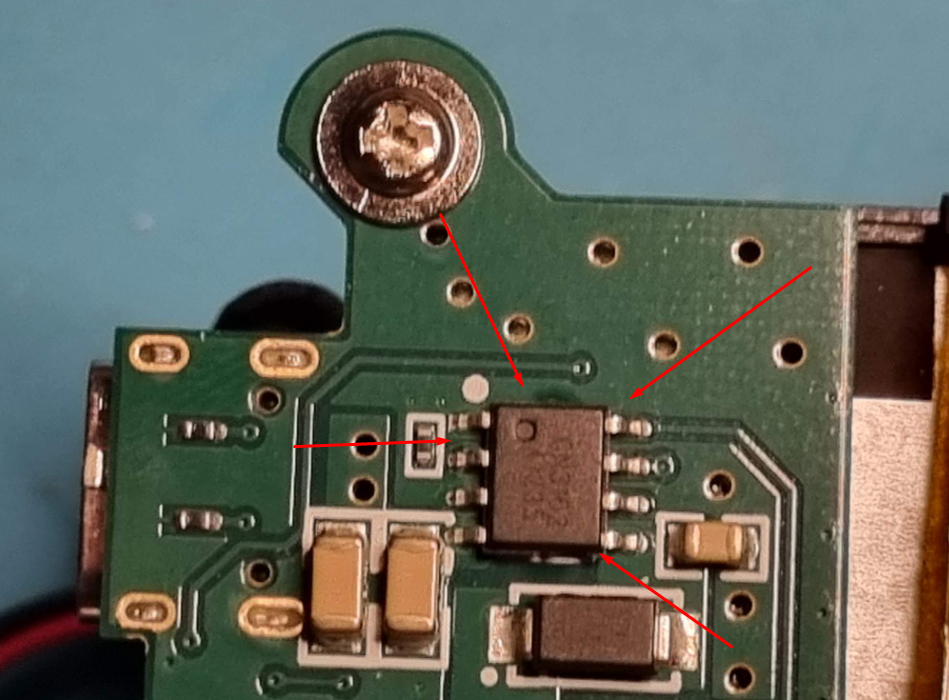

Чип управления находится на плате:

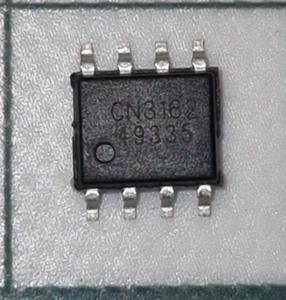

Полное название 1A Lithium Battery Charger IC CN3162
Даташит на него
На Aliexpress нашел тут:
5-10PCS CN3058E CN3162 CN3163 CN3304 CN3768 CN5711 SMD SOP8 Battery Charge Management Chip
Модель: CN3162
ВНИМАНИЕ:

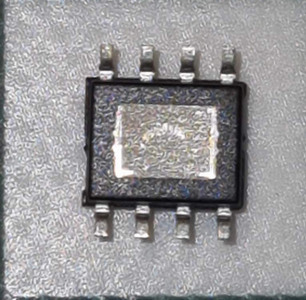

Чип нельзя просто перепаять паяльником, так как снизу на чипе полигон.
Так что нужен фен.
