Доработки и улучшения
Защита от воды и buzzer
Разборка
Слегка откручиваем винты, чтобы снять модуль О4.
Откручиваем крепление камеры О4 из канопы.
Аккуратно вынимаем камеру из канопы. Антенна видеопередатчика из канопы не вытаскивается, поэтому аккуратно отключаем ее из модуля.
Снимаем канопу и откладываем в сторону.
Вынимаем из разъема O4 модуля шлейф, идущий от полетника.
Откладываем в сторону O4 модуль.
Отключаем коннекторы моторов от полетника
Вынимаем полетник из рамы
Гидроизоляция полетника
Покрываем нижнюю сторону полётника гидроизоляцией

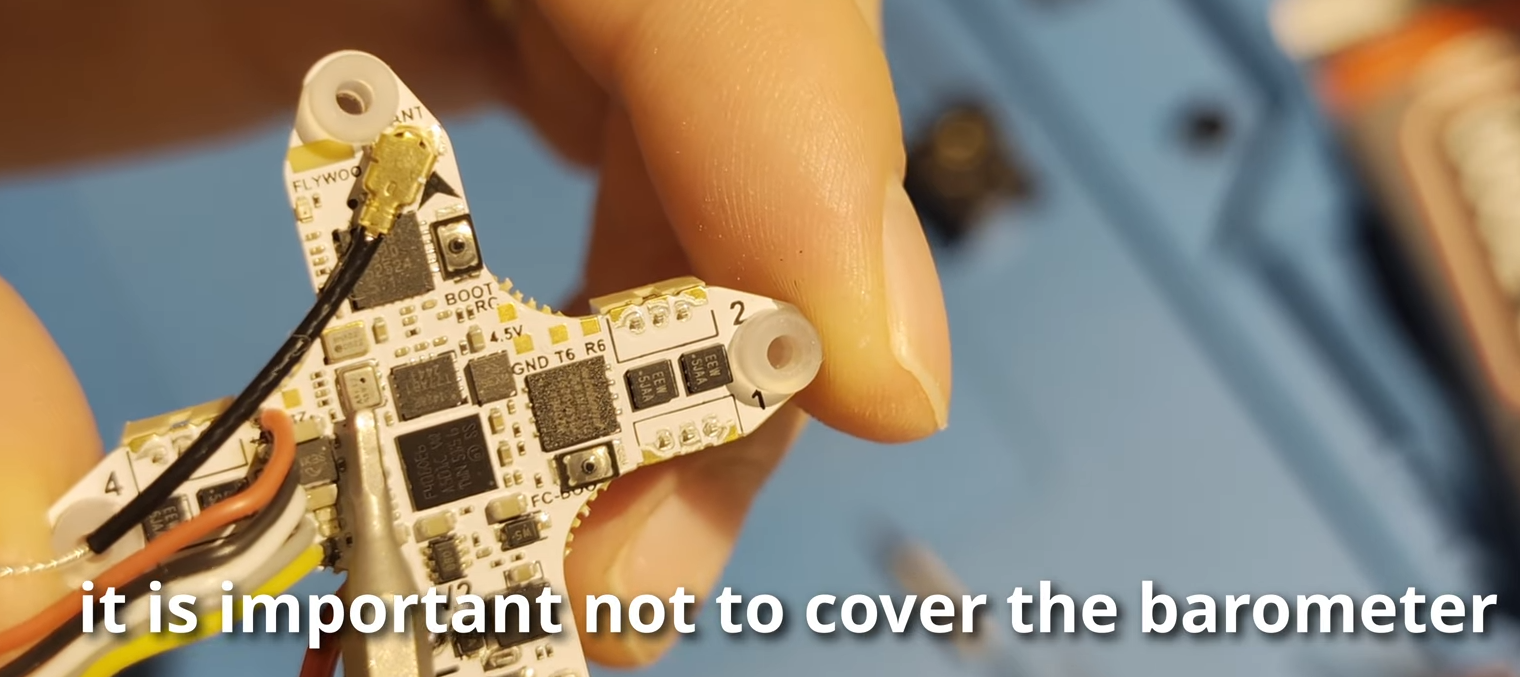

Покрываем верхнюю сторону полётника гидроизоляцией. !!! Важно не залить барометр !!!
В том числе фиксируем коннектор антенны ELRS и места пайки проводов к плате
Гидроизоляция О4 модуля
Возможно он уже покрыт.
Поэтому можно зафиксировать места пайки проводов и коннекторы.
Раскручиваем камеру.
Покрываем места коннекторов и плату
Установка пищалки (buzzer)
Устанавливается Active Buzzer 95.5mm TMB09A05

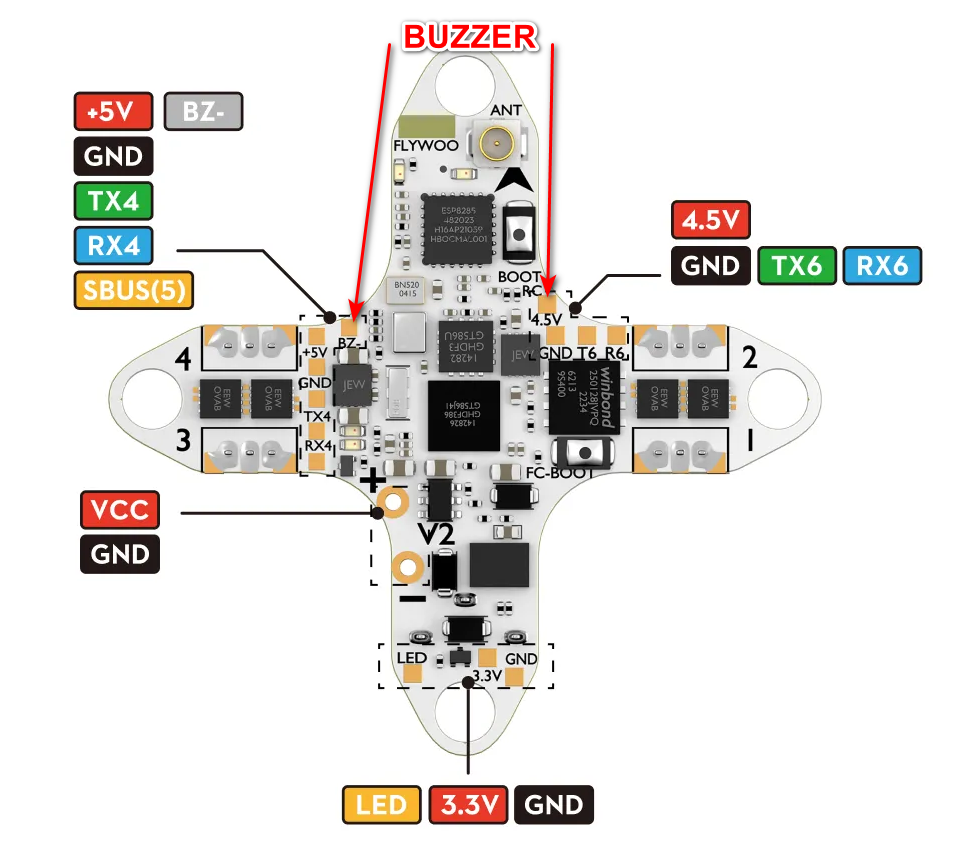

Напаивается на BZ- и 5V.
Так как 5V может быть занят шлейфом для O4 модуля, можно напаять на 4.5V.
Длина проводов сантиметра 2-3.
Припаиваем провода к полетнику и к пищалке. Натягиваем термоусадку и покрываем гидроизоляцией.
Температура паяльника 340 градусов.
Сборка
Подсоединить коннекторы моторов к полётнику
Насадить полетник на винты. Нос полетника там где цифры 1 и 2.
Вставить камеру в канопу (шлейф должен быть СВЕРХУ) и прикрутить.
Насадить О4 модуль на винты
Подключить шлейф, идущий от полётника к модулю О4.
Вставить камеру в канопу.
Подключить антенну передатчика к разъему на модуле.
Вставить усик антенны ELRS в канопу.
Завести провода пищалки между полетником и платой модуля О4 сзади полетника.
Закрутить винты, чтобы они были заподлицо с конопой, но не торчали.
Вставить шлейф от полетника в О4 модуль
