Ремонт дрона
Замена силового провода
Комментарии к видео:
Когда припаиваешь провод к разъему BT2.0 к контактам, надо помнить что разъем пластиковый и пластик может поплыть при долгом контакте жала с металлом (перестанет втыкаться из за искривления конструкции).
В больших разъемах это решается тем,что при пайке папа в маме находится, и мама «держит» геометрию разъема и забирает часть тепла с «папы» (и наоборот)
Но там разъем на проводах батки находится (далеко от самой батки). А в этих слишком уж близко. Я не возьмусь рекомендовать втыкать в этом случае батку во время пайки, уж слишком близко.
Просто помнить , что он может поплыть и не держать дольше необходимого.
И не паять слишком погранично низкой температурой - придется дольше припой разогревать, и соответственно разогревать и пластик.

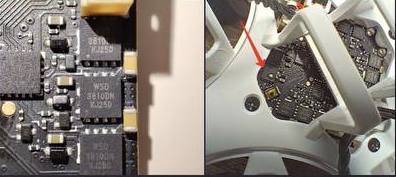

Мосфет
10PCS 100%New Original WSD3810DN 3810 DFN-8(3x3) MOSFET
5PCS MOS WSD3810DN 3810DN MOSFET WSD3810 DFN3x3-8
Ремонт OSD
Решением поделился пользователь @Valery_Lyashenko
Проблема: черный экран, канал отображается сверху справа, ОСД нет, картинки нет. Установлен родной «бутерброд» - камера C04+M04 VTX, полётник - F4 2S 15A V1.0 FC.
- Визуальный осмотр оборудования проблем не выявил. С виду полётник, камера, VTX, антенны выглядят целыми.
- В Betaflight Configurator настройки портов, OSD, сетки частот установлены верно, готовность видеопедатчика отображает значение «НЕТ».
- Был произведён «прозвон» платы полётника согласно схемы работы OSD обычным мультитестером.
- Выявлно: а) Замыкание резистора 1 (см.фото и схему, голубая линия) на массу. Лечение — перепайка резистора, причем помогла перепайка того же самого резистора. б) Отсутствие контакта от резистора 2 до выхода VO (на схеме линия малинового цвета). Лечение — припайка дополнительного провода между этими контактами.
Проблема решилась - видеосигнал и OSD появились.😁
