Конденсатор

Stop Killing ESCs: The Ultimate Capacitor Buying Guide. YouTube: Chris Rosser

Краткий пересказ

Этот видеоролик подробно объясняет, почему качественные конденсаторы критически важны для выживания вашего дрона и как правильно их выбирать.

Проблема «горячих ножек»:

Основная причина выхода ESC из строя часто кроется не в самих транзисторах (FET), а в перегреве выводов конденсатора. Некачественные ножки могут разогреться до температуры плавления припоя, что приводит к отсоединению конденсатора и мгновенному сгоранию электроники из-за скачков напряжения.

Скрытая опасность: Сталь вместо меди:

Многие производители используют стальную проволоку с медным напылением (CCS) вместо чистой меди. Сталь обладает гораздо более высоким сопротивлением, работая как нагревательный элемент при прохождении высокочастотных токов, что ведет к тепловому разгону и аварии.

Типы конденсаторов:

Электролитические vs Полимерные**:

  • Жидкостные (Wet Electrolytic): дешевые, обладают способностью к «самолечению», но теряют емкость на высоких частотах.

  • Твердотельные полимерные (Solid Polymer): имеют сверхнизкое ESR (сопротивление) и стабильную емкость, но не умеют восстанавливаться после скачков напряжения и могут взорваться при перегрузке.

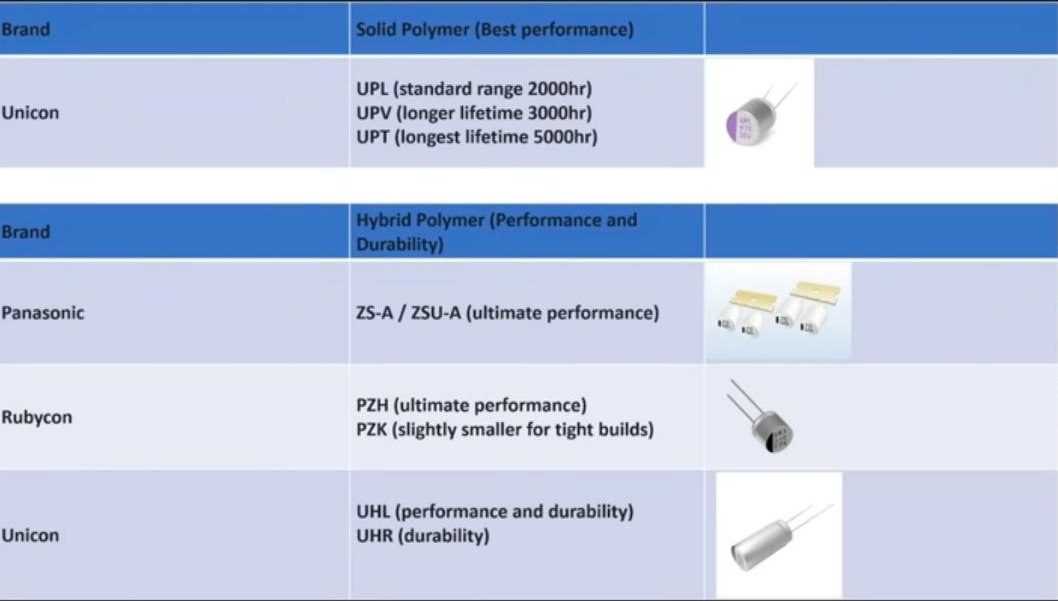

Гибридные конденсаторы (Hybrid Polymer):

Оптимальный выбор для топовых сборок. Они сочетают низкое ESR полимерных моделей с надежностью и способностью к самовосстановлению жидкостных за счет добавления небольшого количества электролита.

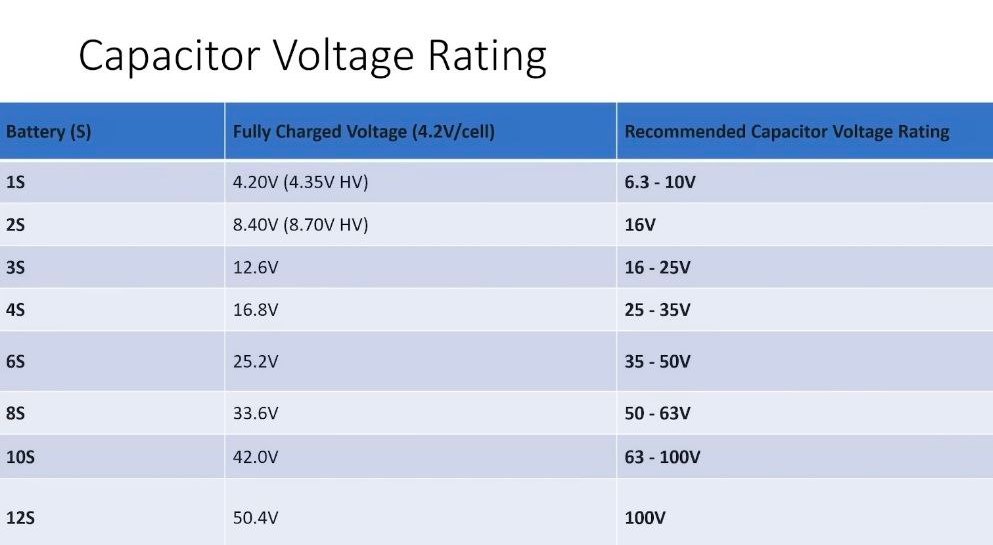

Правило выбора напряжения:

Номинальное напряжение конденсатора должно составлять от 1.5 до 2 раз больше максимального напряжения вашего аккумулятора. Это создает необходимый запас прочности для гашения мощных импульсов тока.

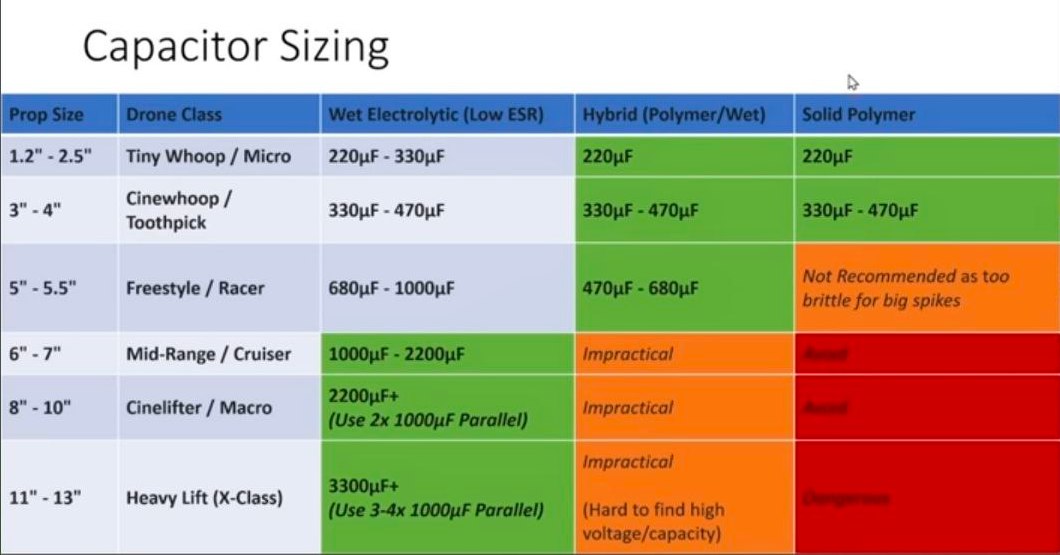

Рекомендации по емкости в зависимости от пропеллеров:

  • До 2.5 дюймов: 220 мкФ (полимерные или гибридные).
  • 4 дюйма: 330–470 мкФ (лучше гибридные).
  • 5 дюймов: 680–1000 мкФ (жидкостные низкой серии ESR) или 470–680 мкФ (гибридные).
  • 7+ дюймов: 2000–3000+ мкФ (рекомендуется использовать несколько конденсаторов в параллель для снижения общего ESR).

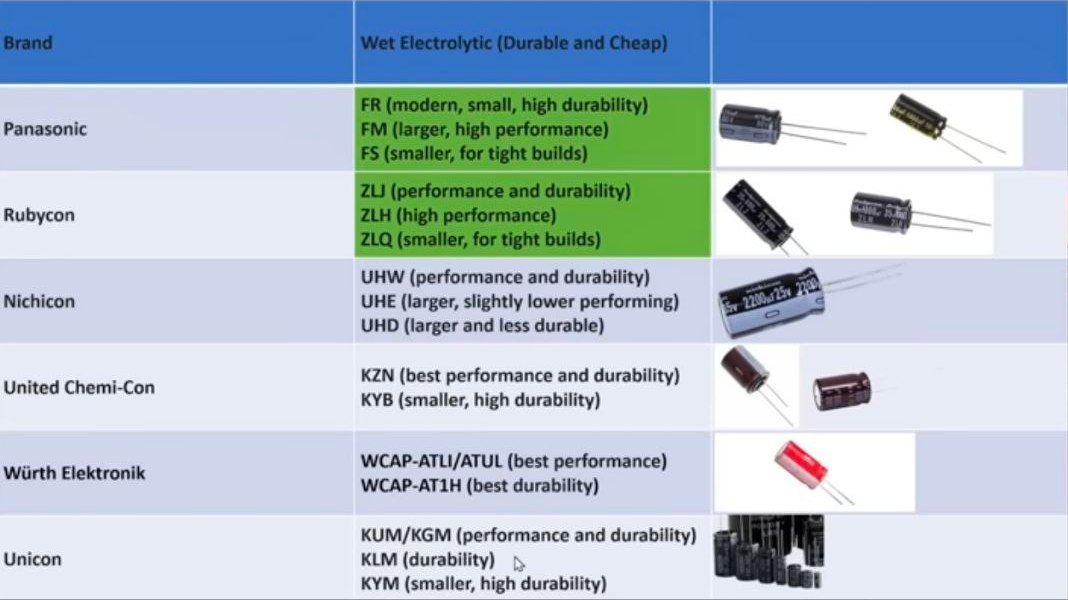

Проверенные бренды и серии:

Автор рекомендует использовать серии Panasonic FR (долговечные и компактные), Panasonic FM (максимальная производительность) или Rubycon ZLJ/ZLH.

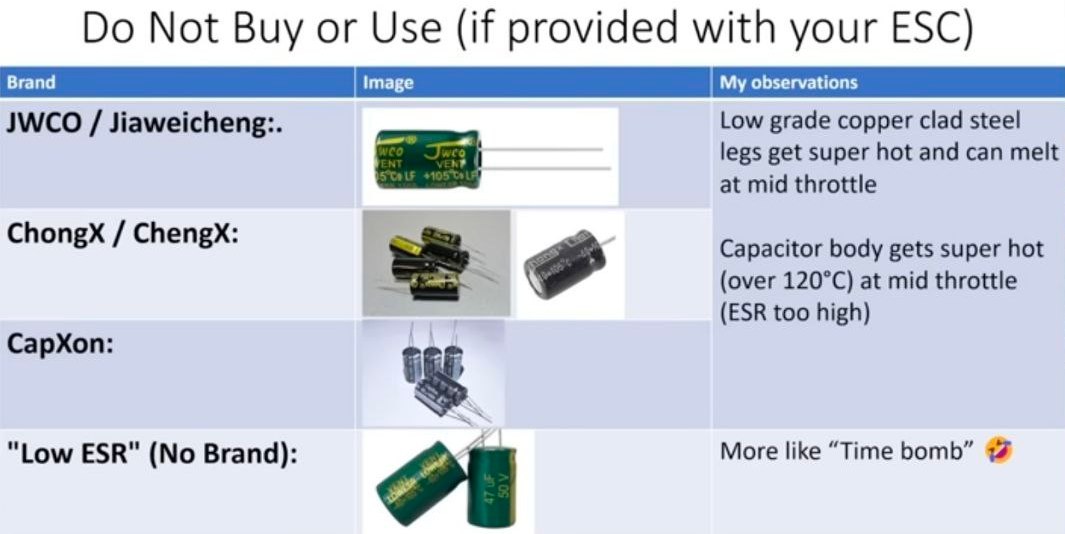

Что покупать НЕЛЬЗЯ:

Избегайте дешевых брендов, таких как JWCO, ChongX, Changx и Capexon, а также любых конденсаторов без четкой маркировки бренда. Они часто имеют те самые опасные стальные выводы и высокое внутреннее сопротивление.
