Доработка DJI O4 unit
Укрепление камеры и модуля
Перед полетом на Dji о4 fpv сделай это: Youtube: VSEVOLOD TEN

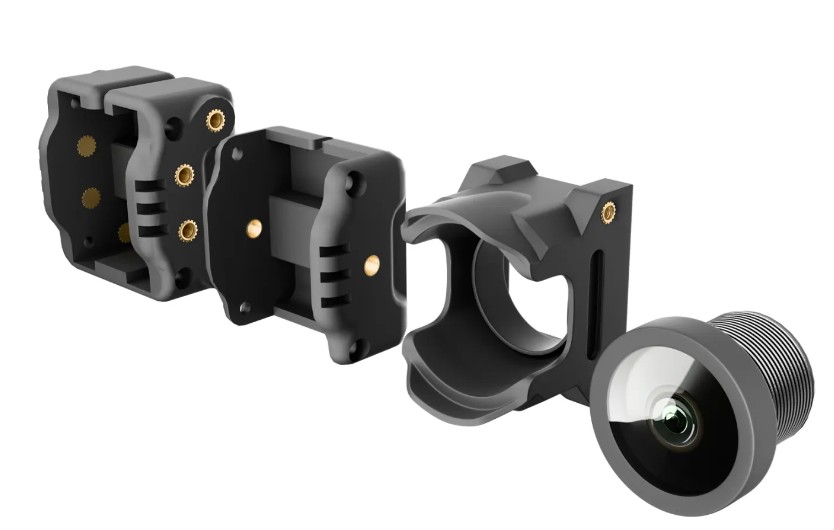

Flywoo O4 Wide Lens Set
DJI O4 PRO БОЛЬШЕ НЕ НУЖНА? YouTube: recopter
Проблема
Ребят поясните в чем дело, поставил линзу Флайву на о4, закручиваю до конца а такое ощущение что резкости не хватает, дальше закручивать некуда, при откручивании картинка плывет. Поставил правильно, там иначе не станет, платка села на свое место.
Ответ

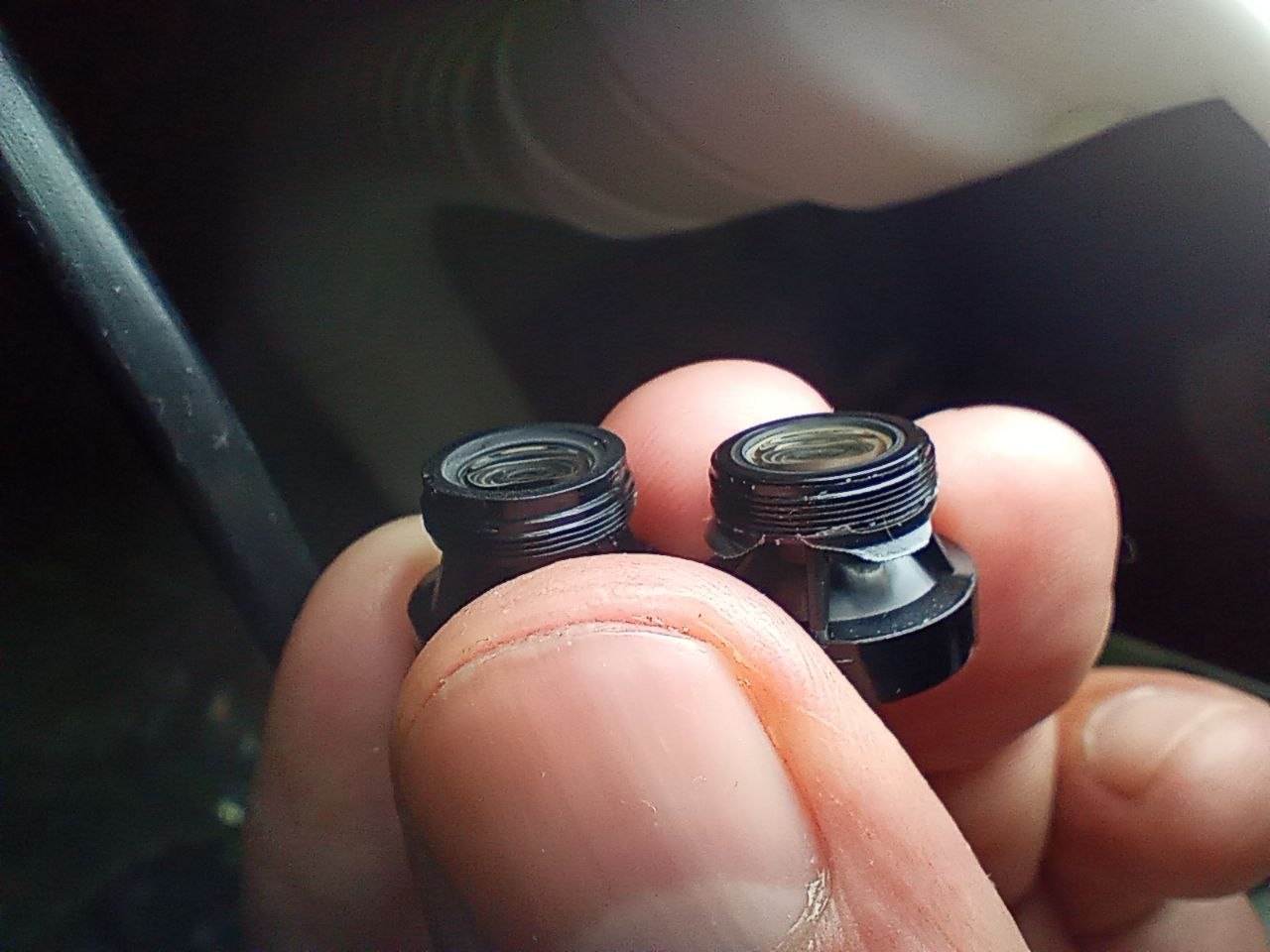

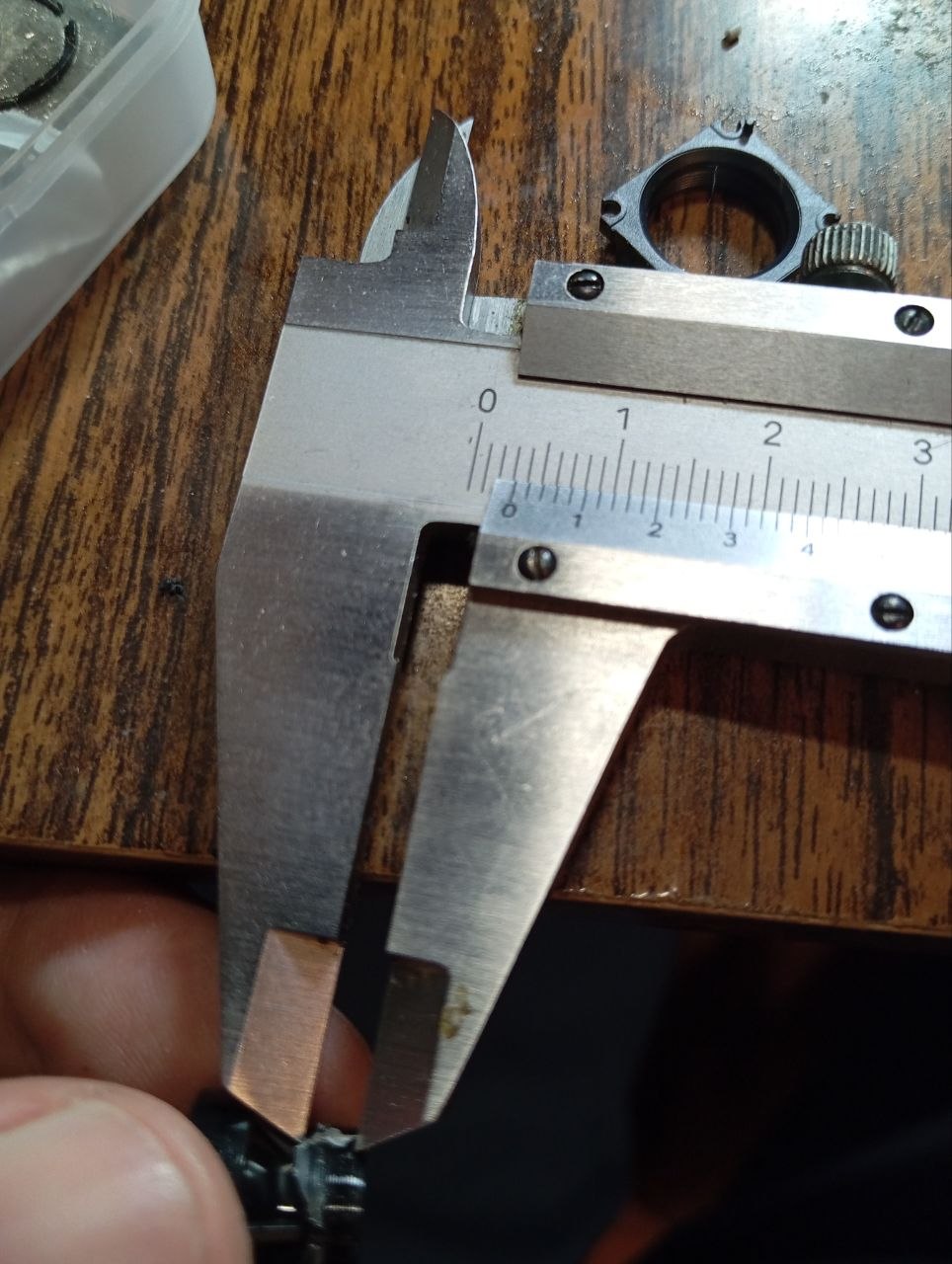

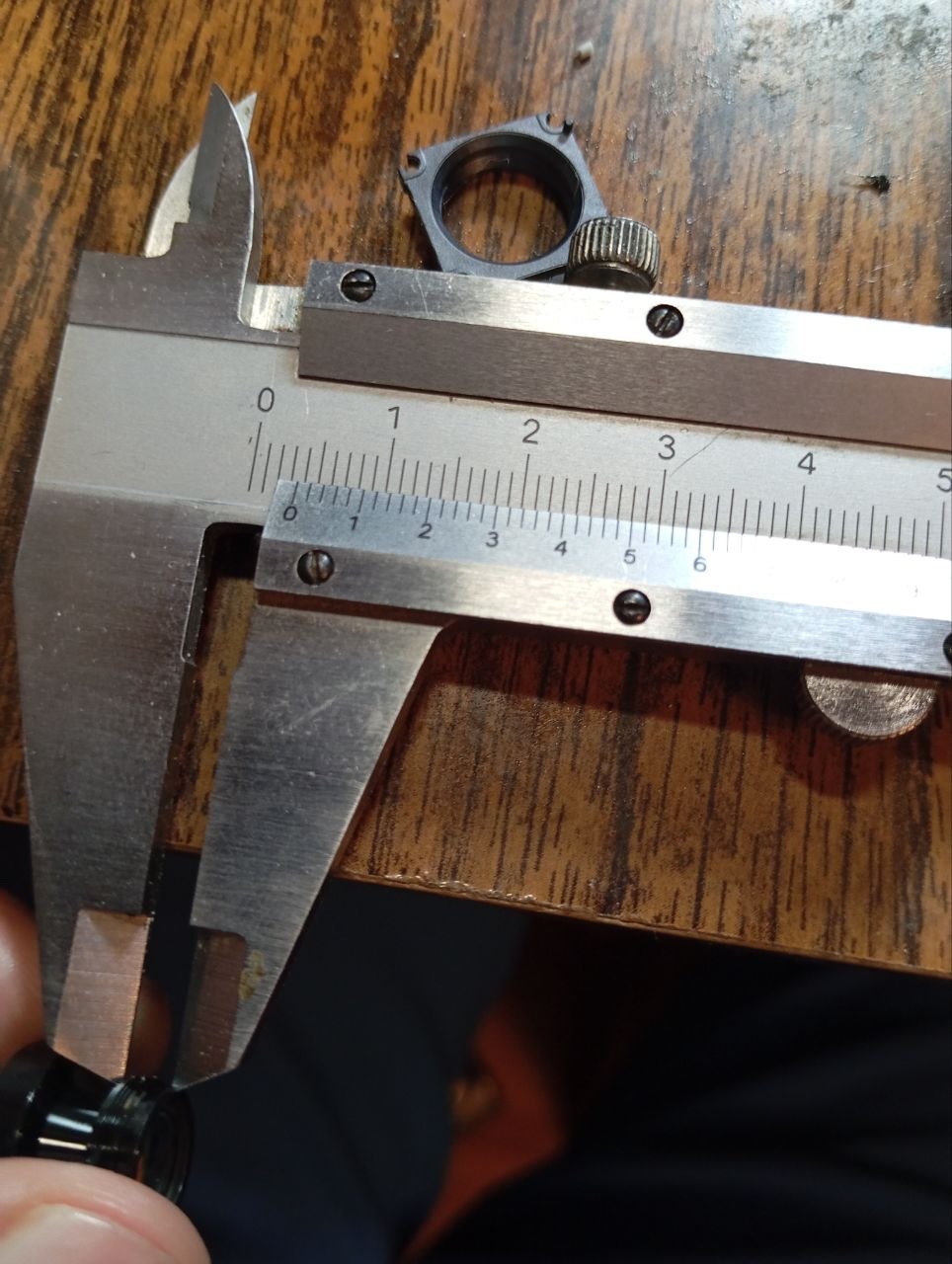

Кратко - линза с али имеет бортик. Им упирается и не попадает в фокус. Не знаю, на сколько резонно за базовую плоскость измерений выбирать начало резьбы, но разница оригинала и али - 3 десятки.
O4 лайт - O3 лензмод
Автор поста @agrifg0r.

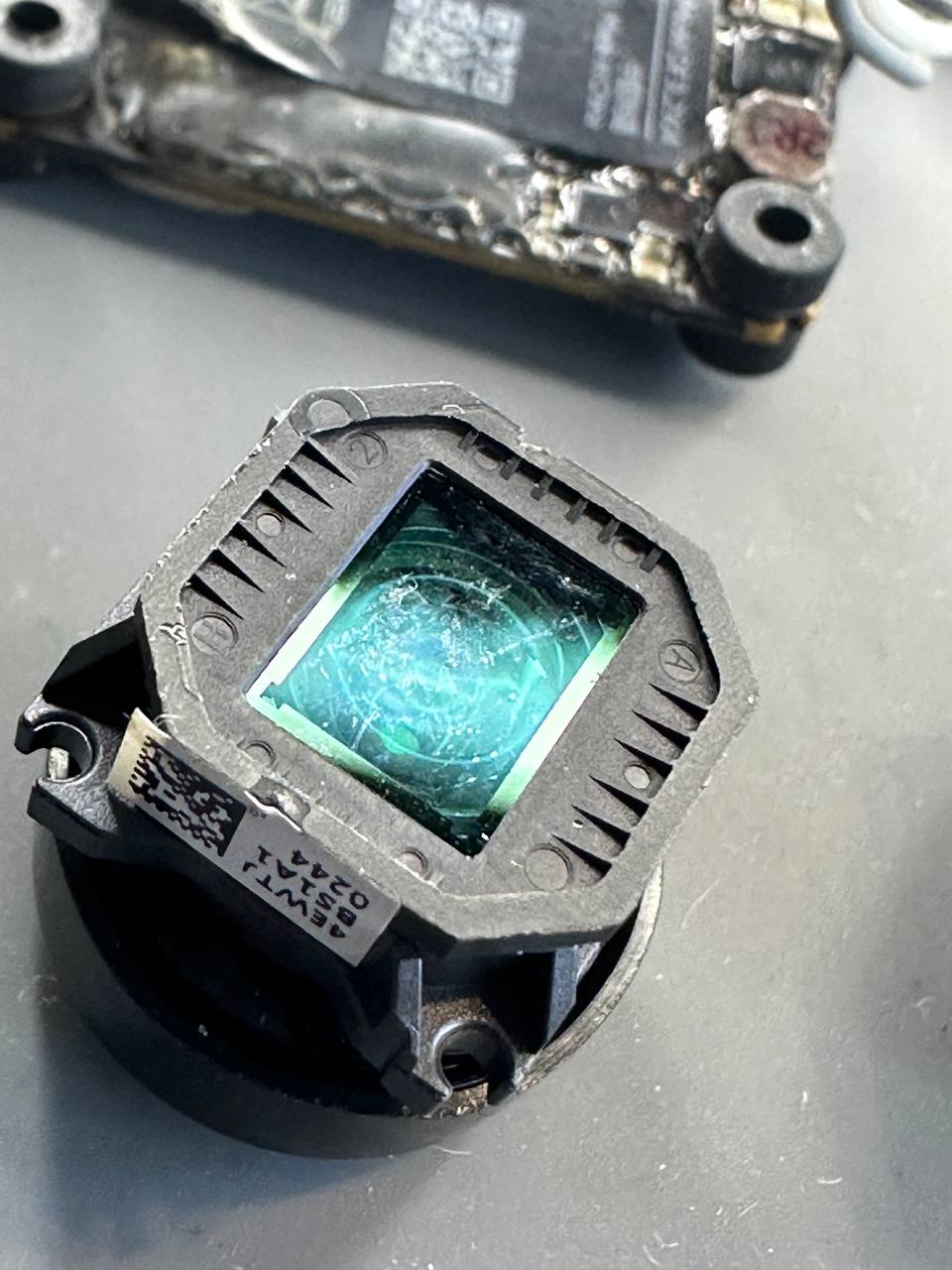

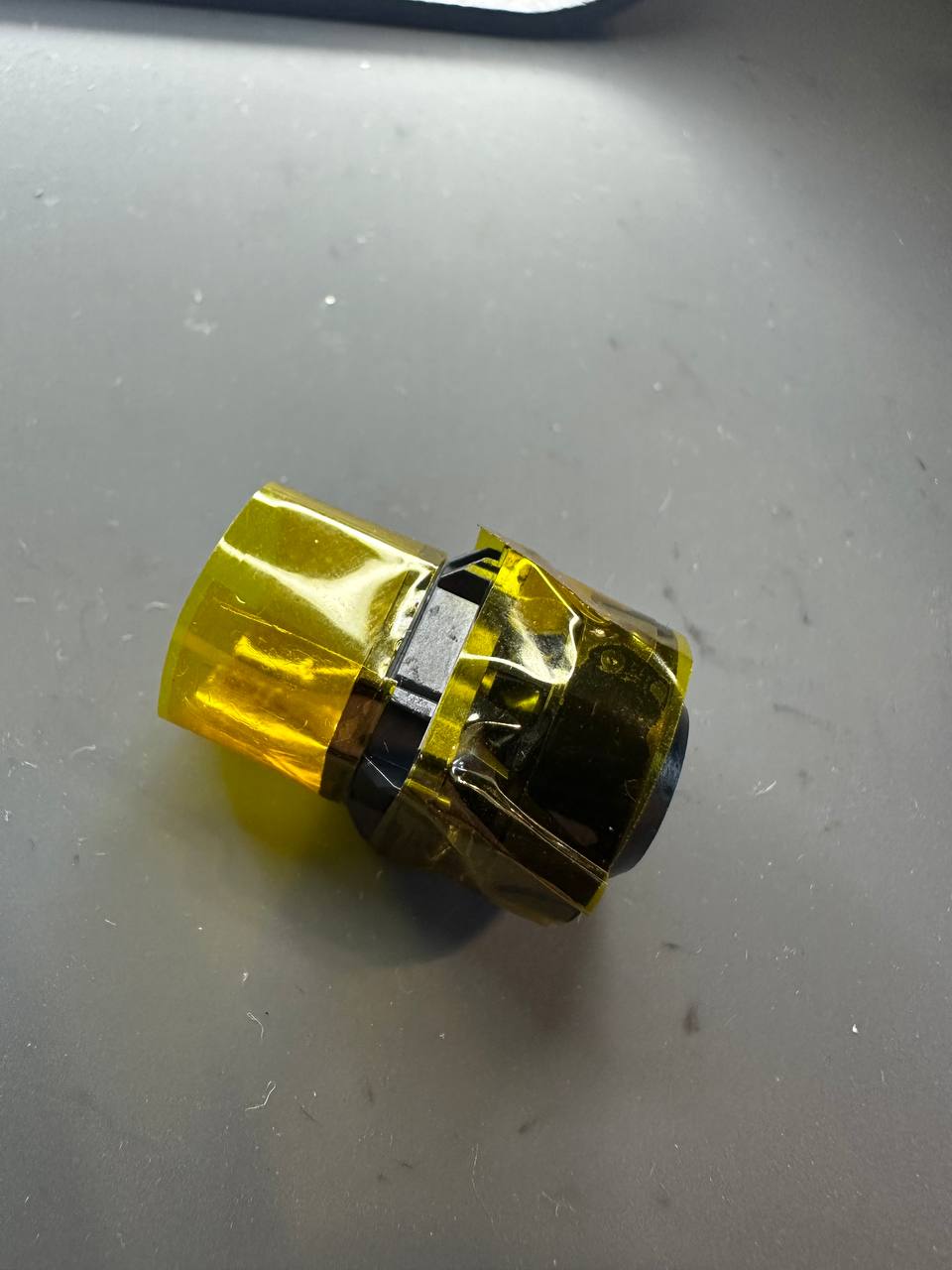

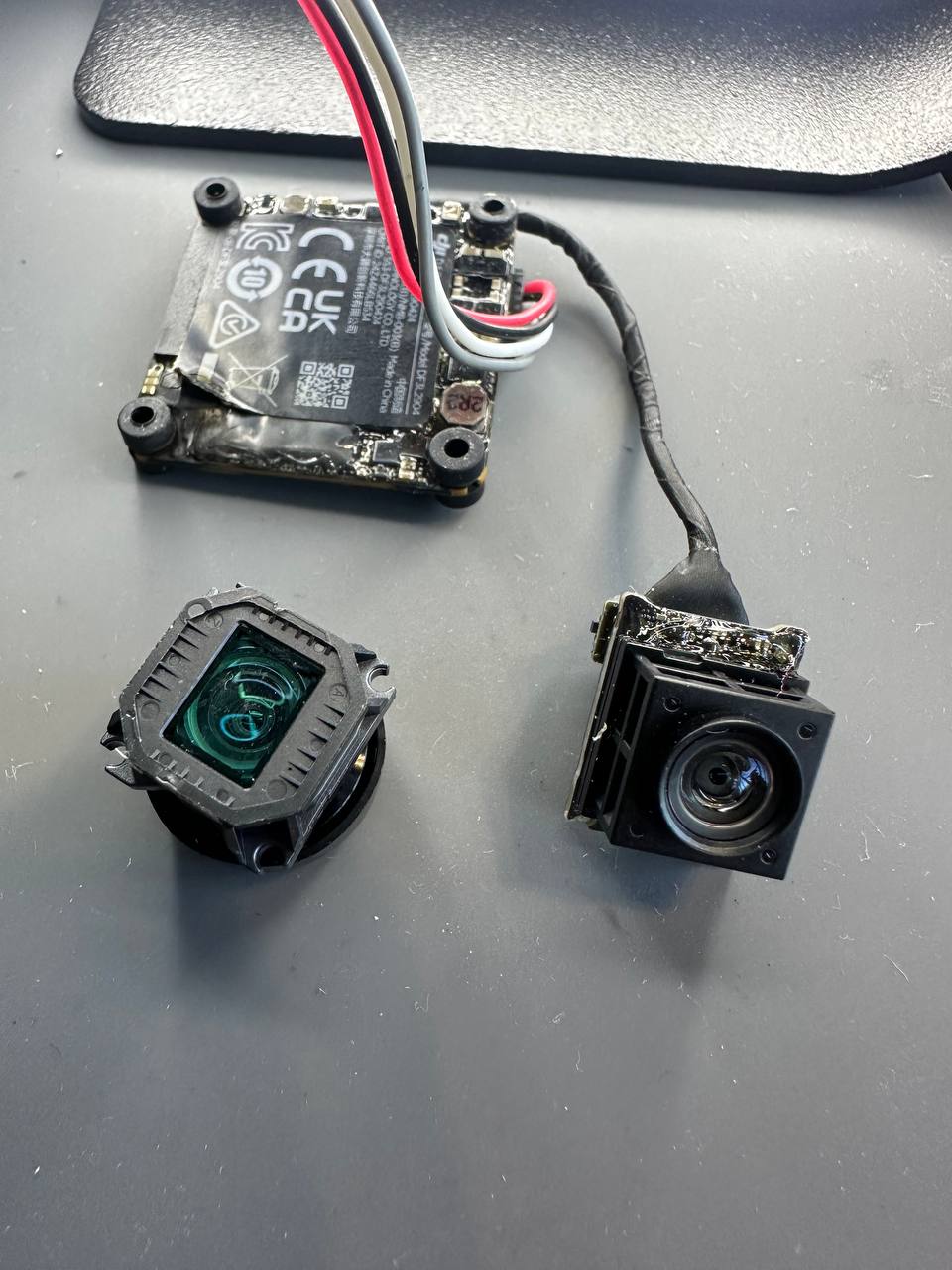

Дано, O4 Lite и линза О3 с али. Линза пришла сзади грязная, но это не важно, заднюю рамку нужно снять с грязным светофильтром.

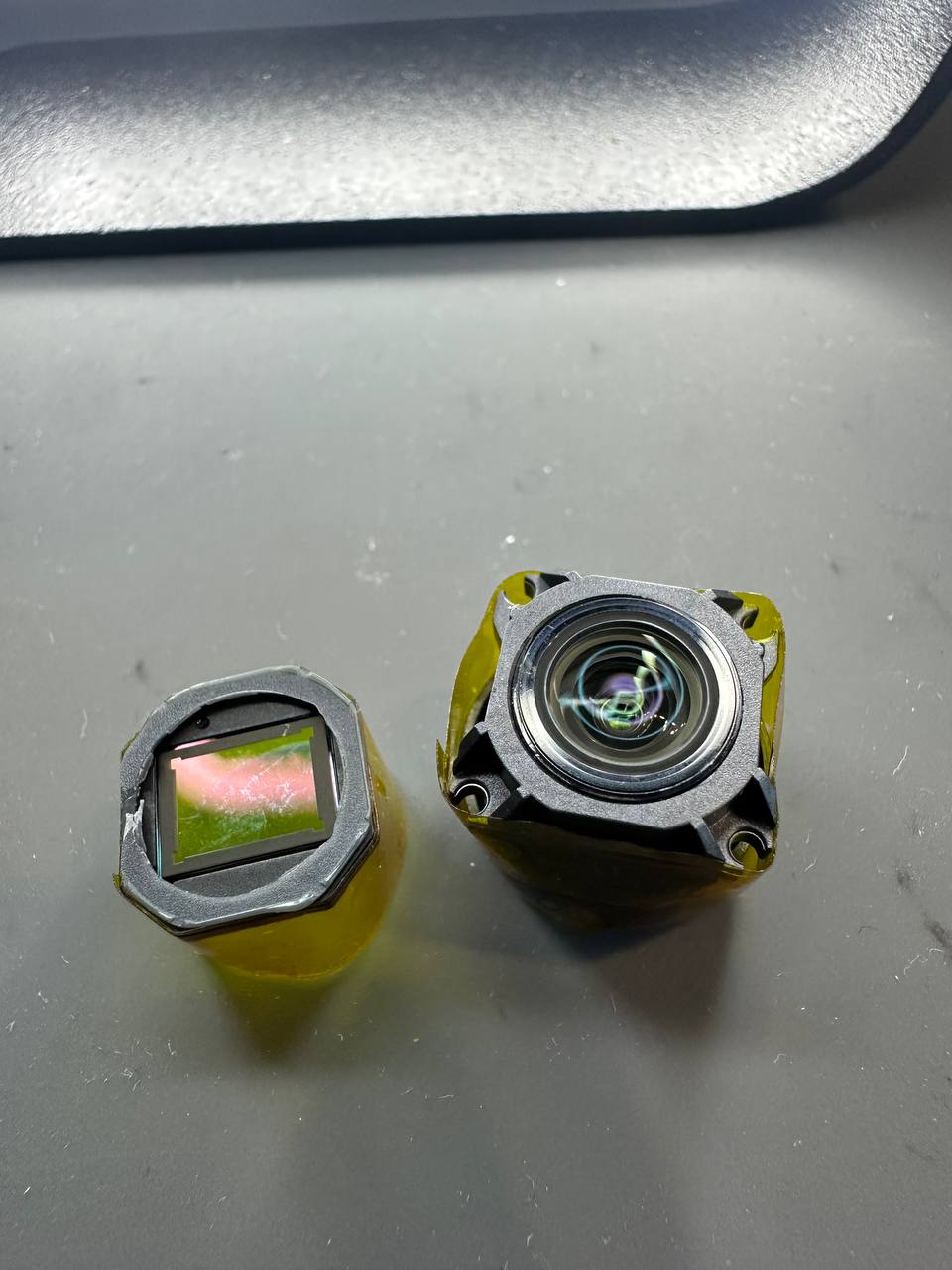

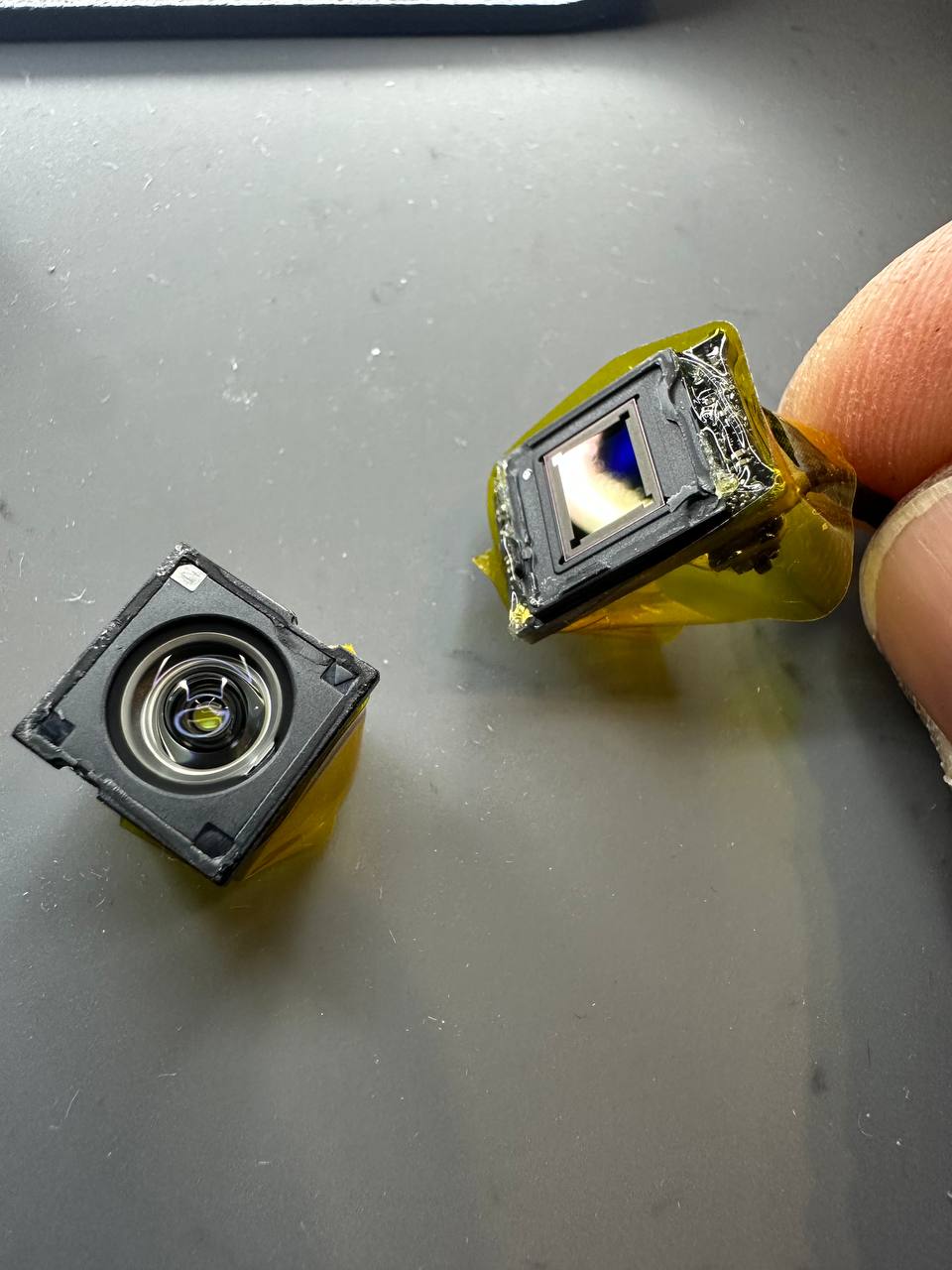

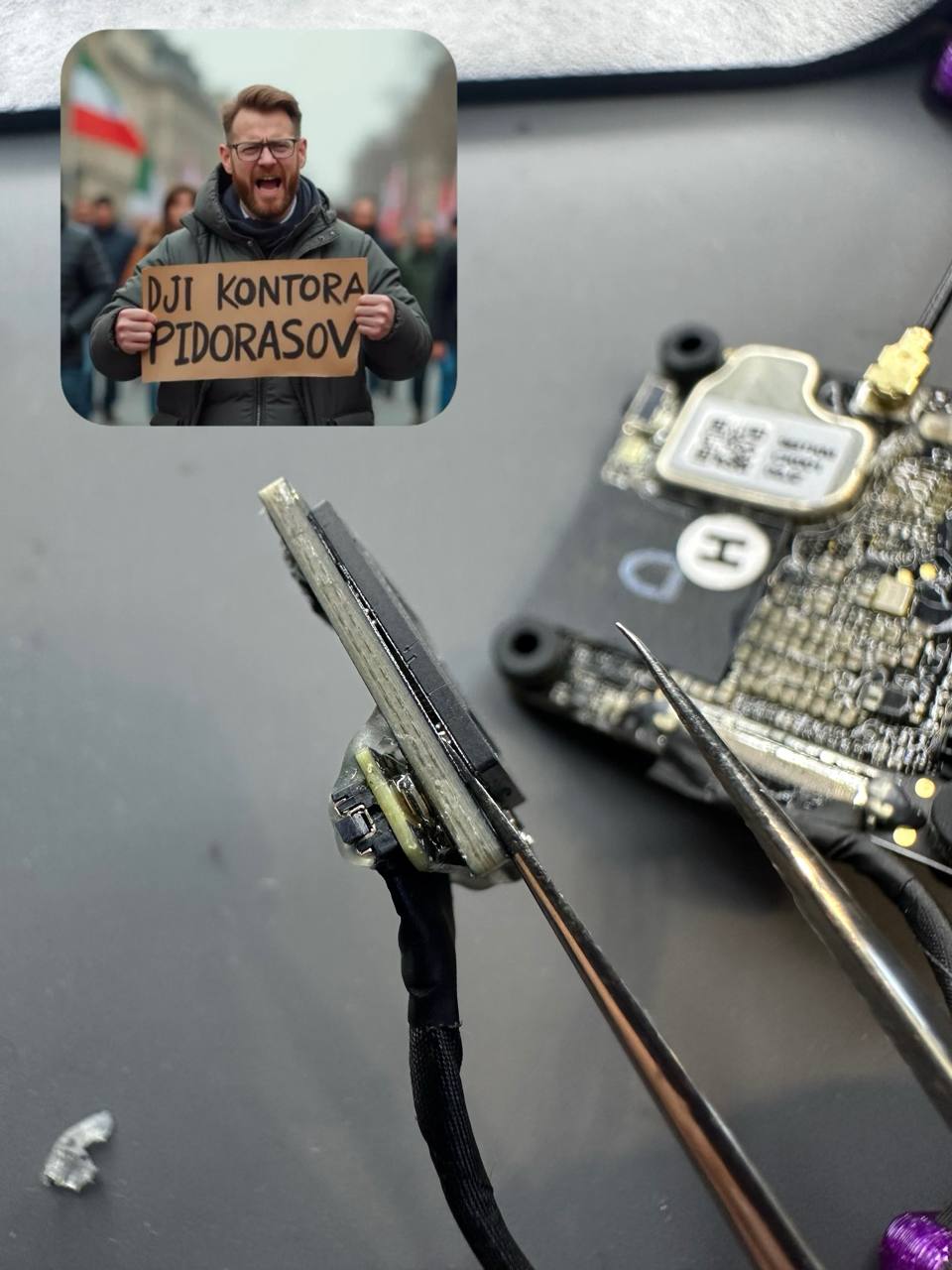

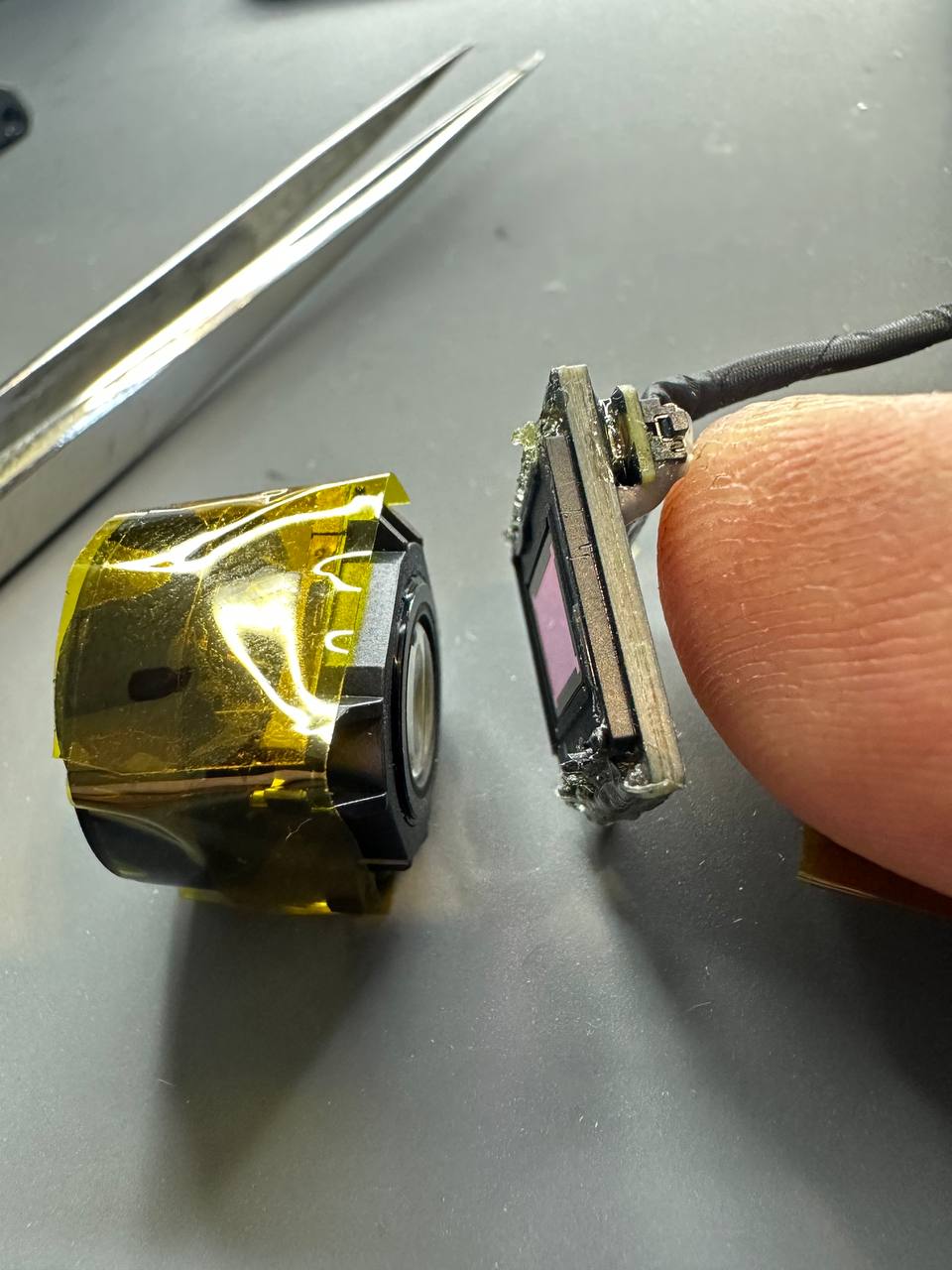

Линзу с О4 тоже, рамку со светофильтром оставить на камере обязательно. Я грел 120, но явно мало, у меня отщелкнулся угол рамки, следующий раз дам 200 наверное.

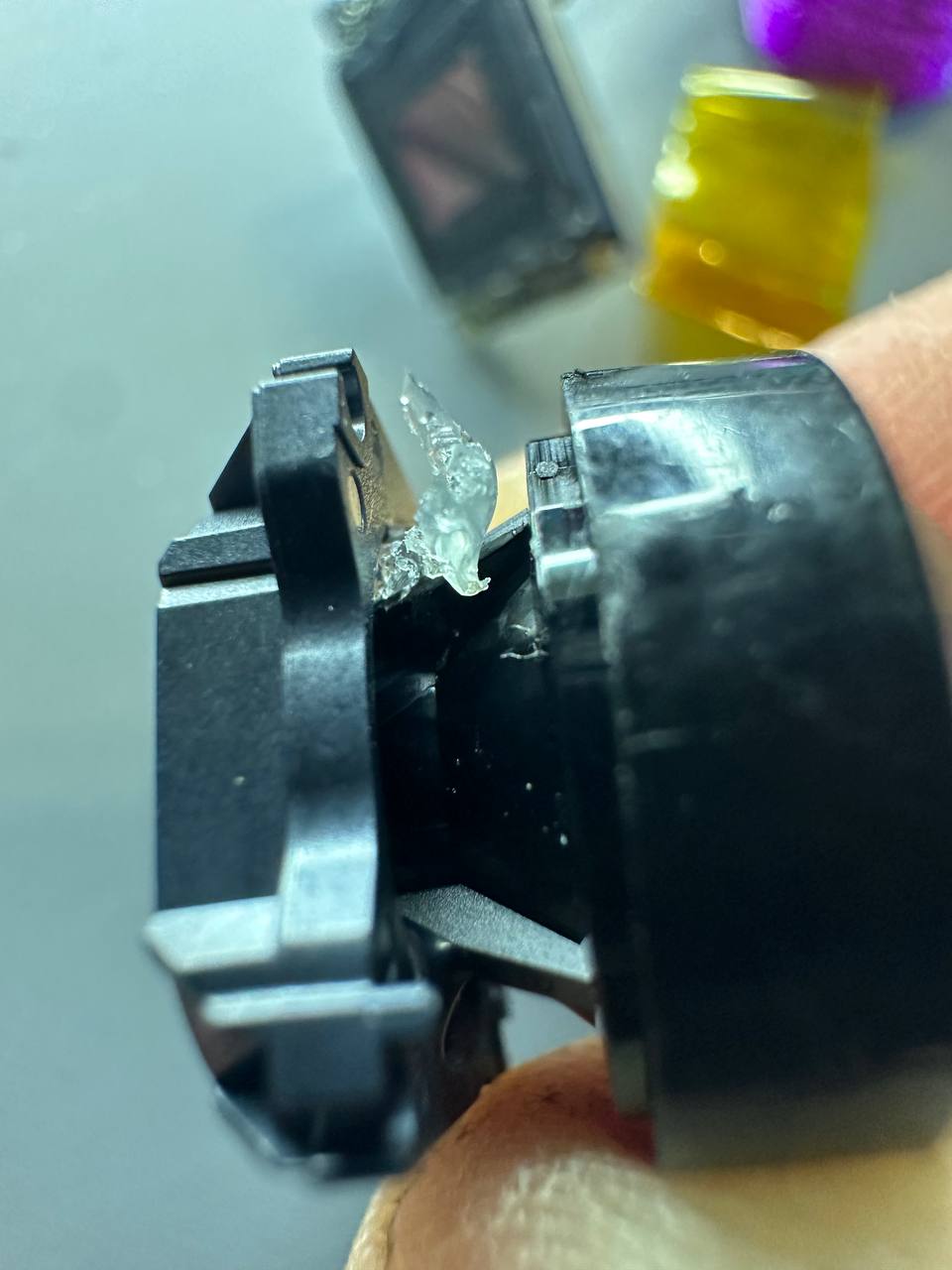

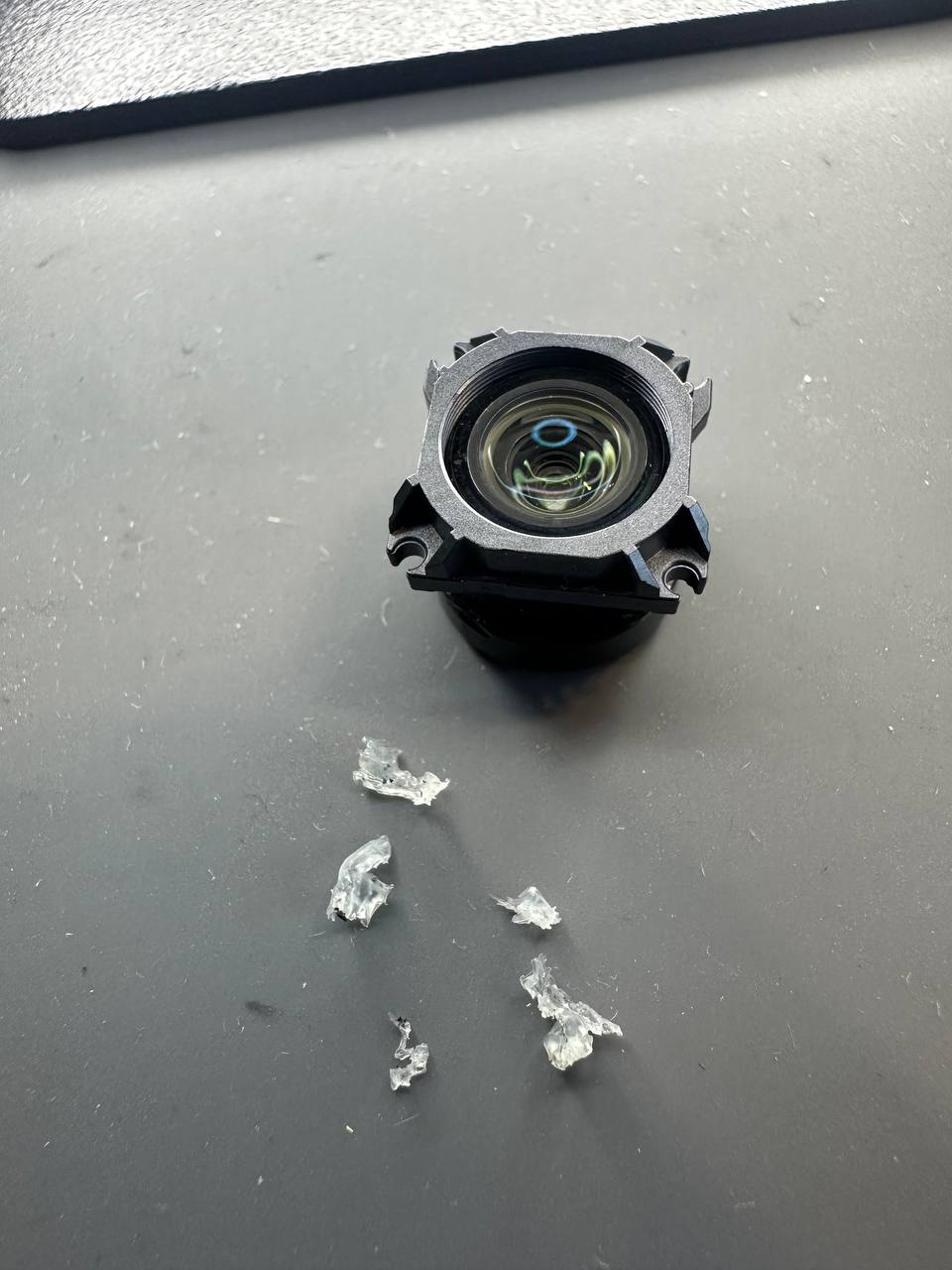

Линза от О3 упирается, поэтому с неё снимаем клей, снаружи, и ее немного выкручиваем. Всё зачищаем от старого клея.

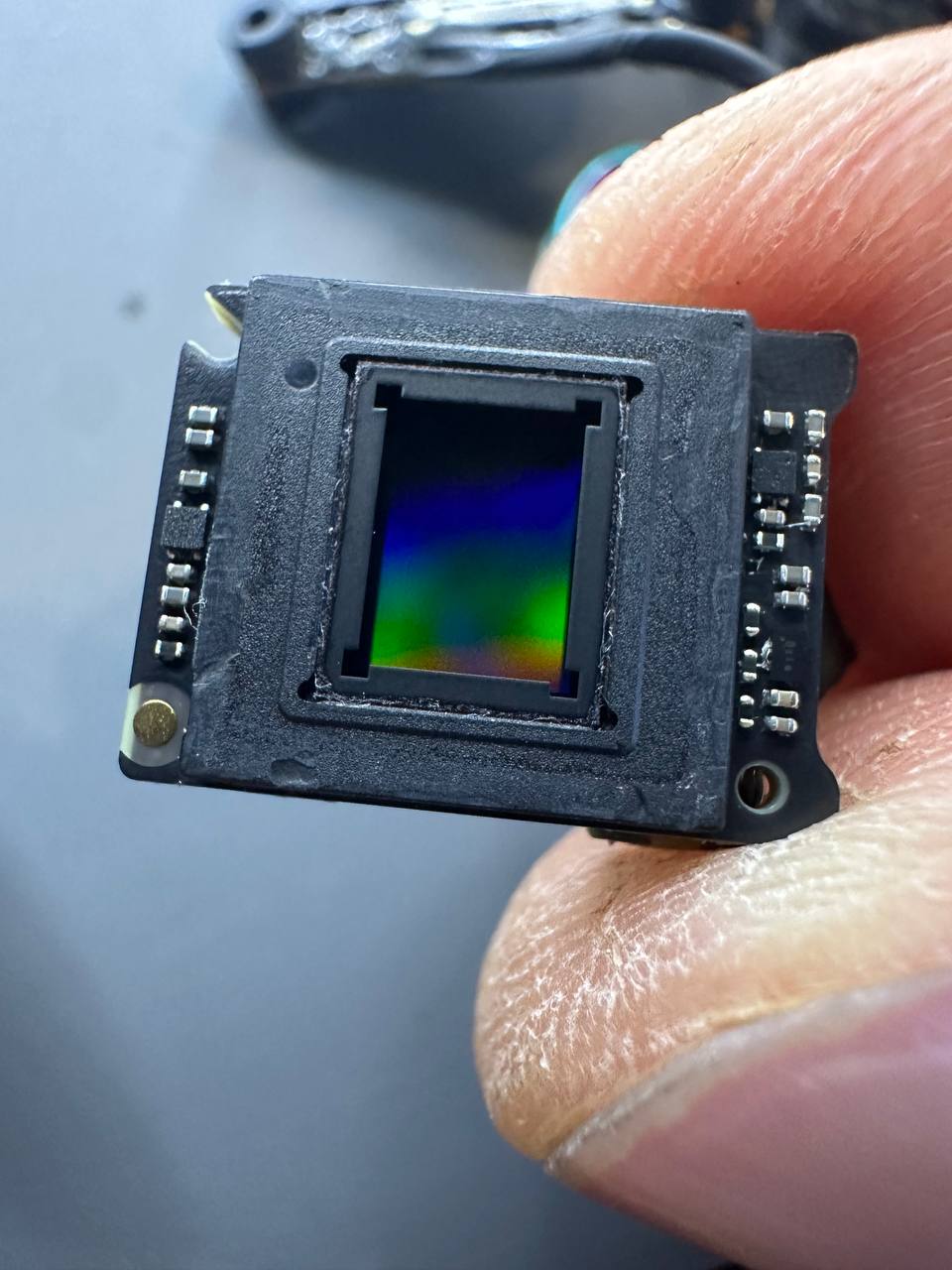

P.S. говорят матрицу, линзу, фильтр, от пальчиков можно ватной палочкой с изопропилом протереть. Я не пробовал, я микрофиброй для оптики.
Всё на свой страх и риск.

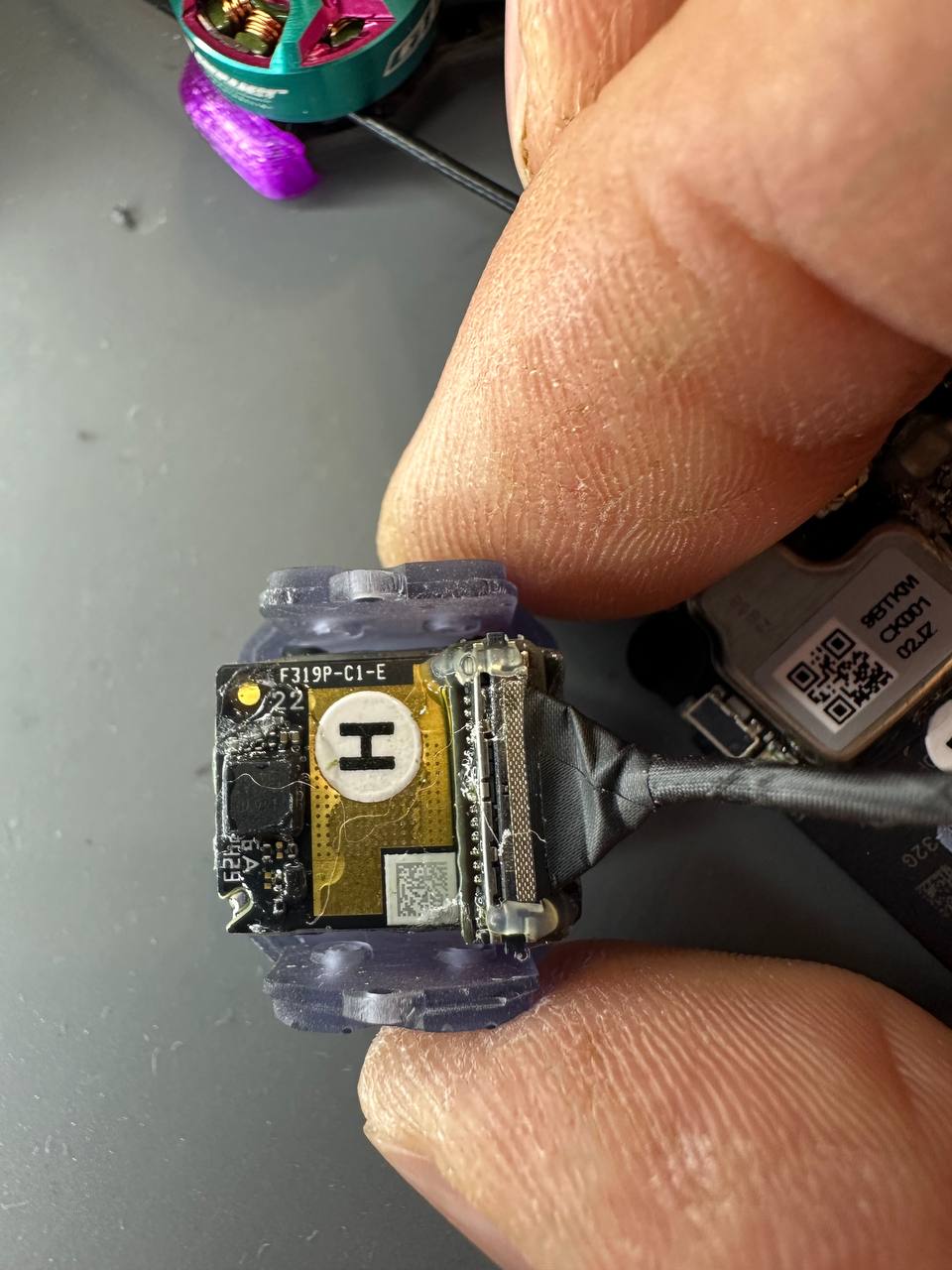

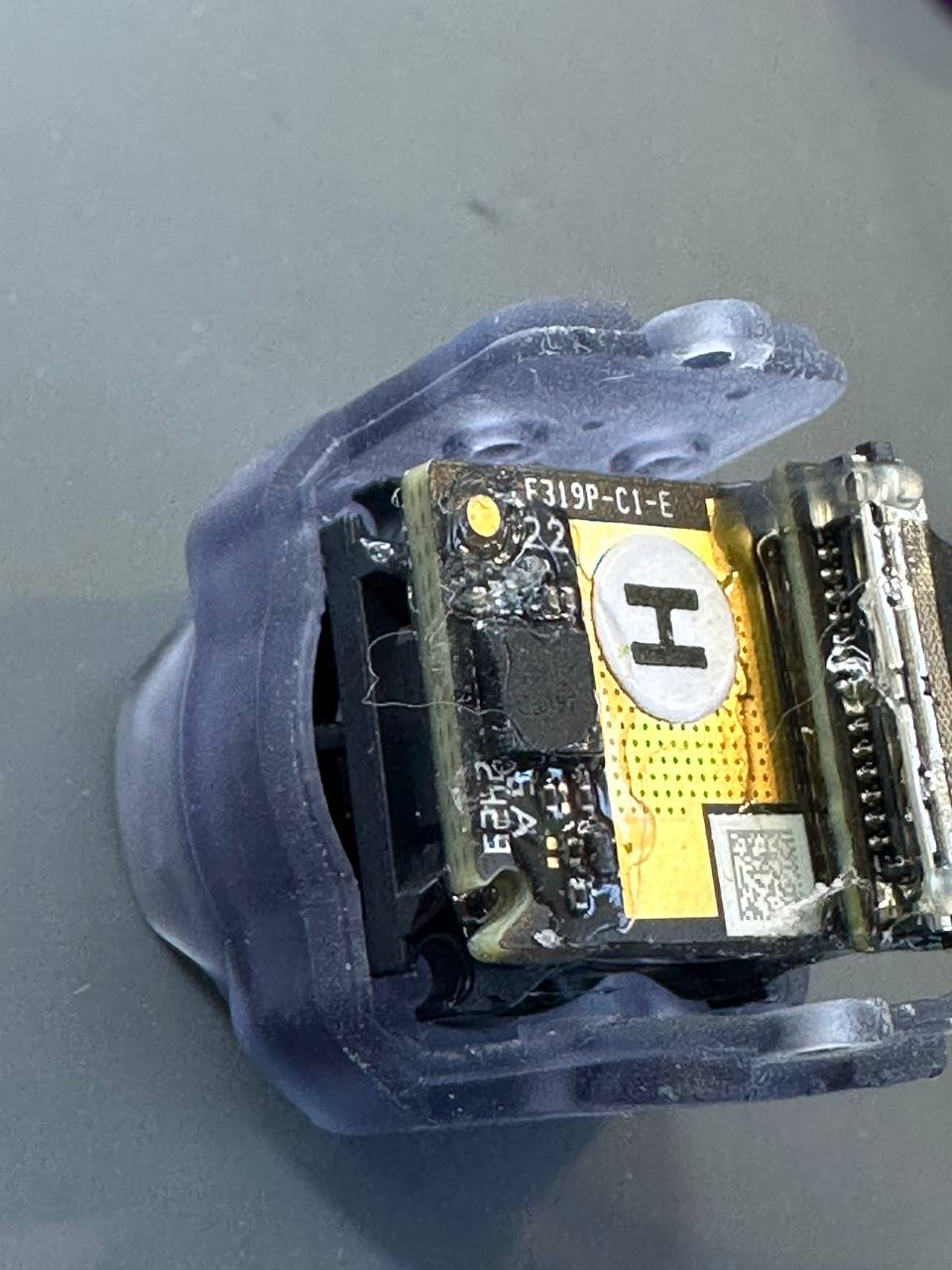

ВАЖНО! На рамке линзы есть ровный край и волной, если вы потом желаете ставить это в корпус О3, то ровные части это верх и низ, волна - бока, также корпус O3 помогает точней выставить линзу, без смещений и прокручиваний.
ВАЖНО! Клеить линзу нужно с включенными очками, и подключенным юнитом, чтобы быстро включить, проверить позиционирование.
Мажем тонко клеем, я использовал b7000, и клеим.
ВКЛЮЧАЕМ И ПОЗИЦИОНИРУЕМ!

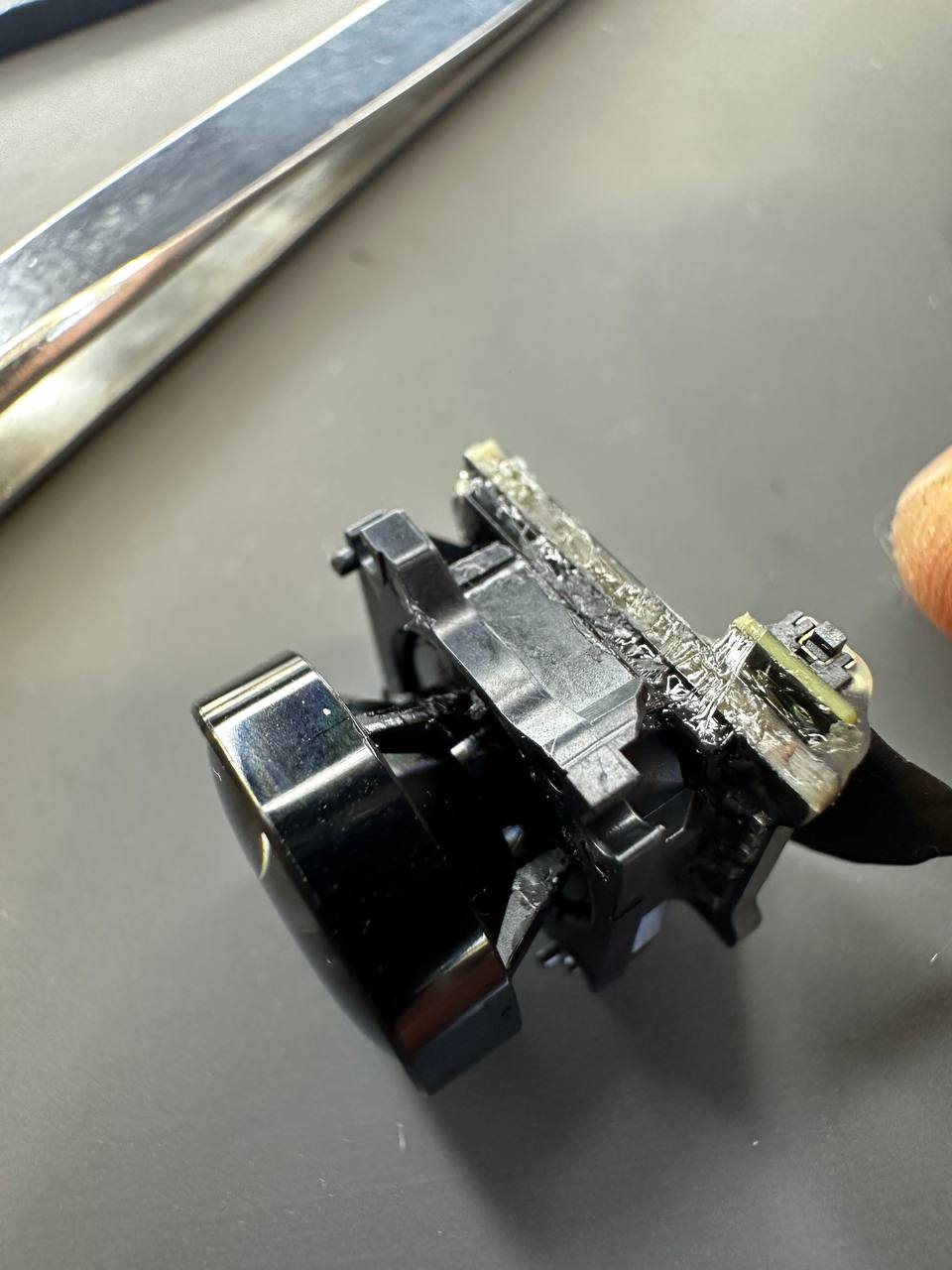

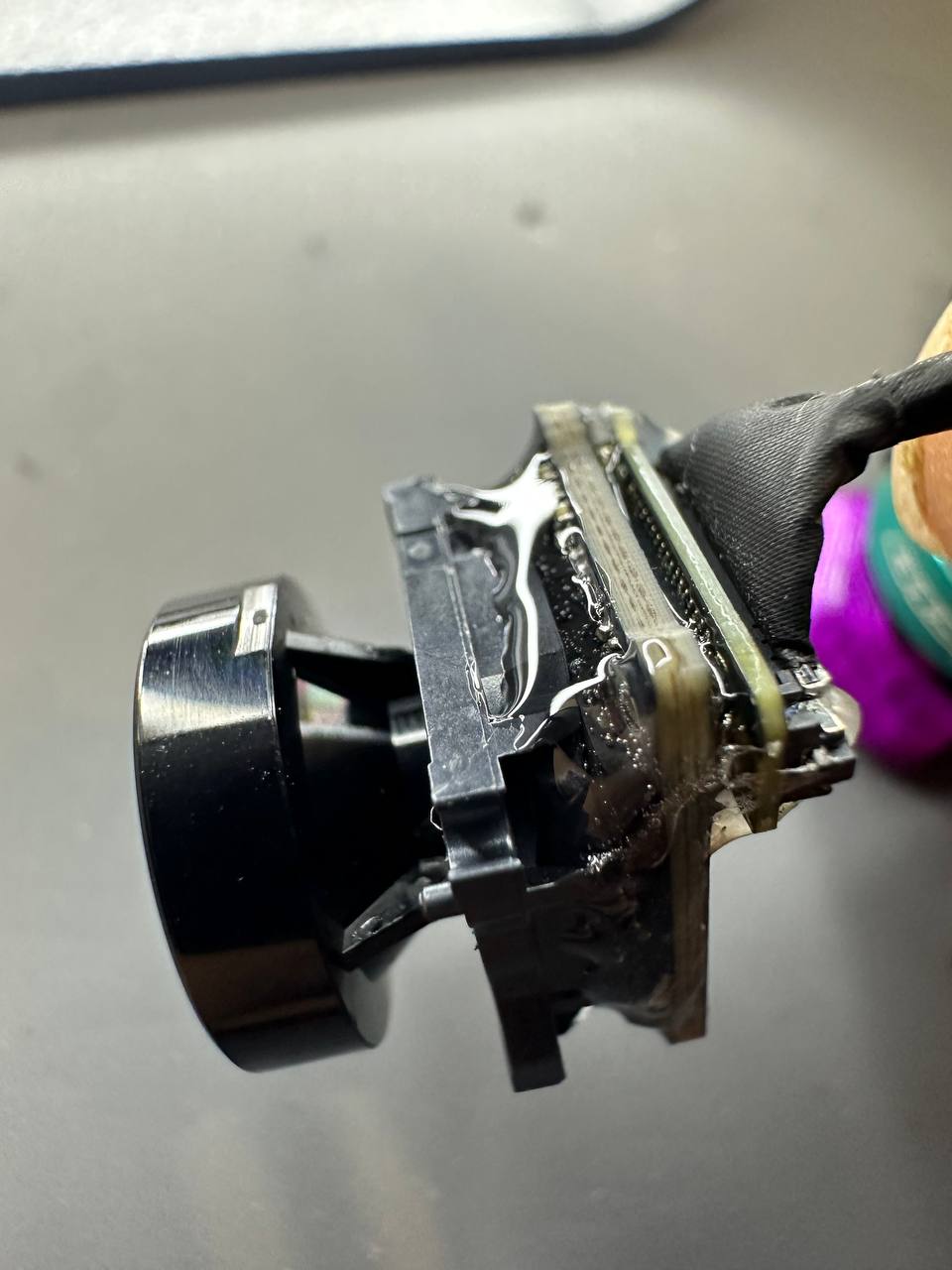

Потом, как подсохло чуть,я замазал все толстым слоем клея, ибо рамку у меня чуть оторвало.

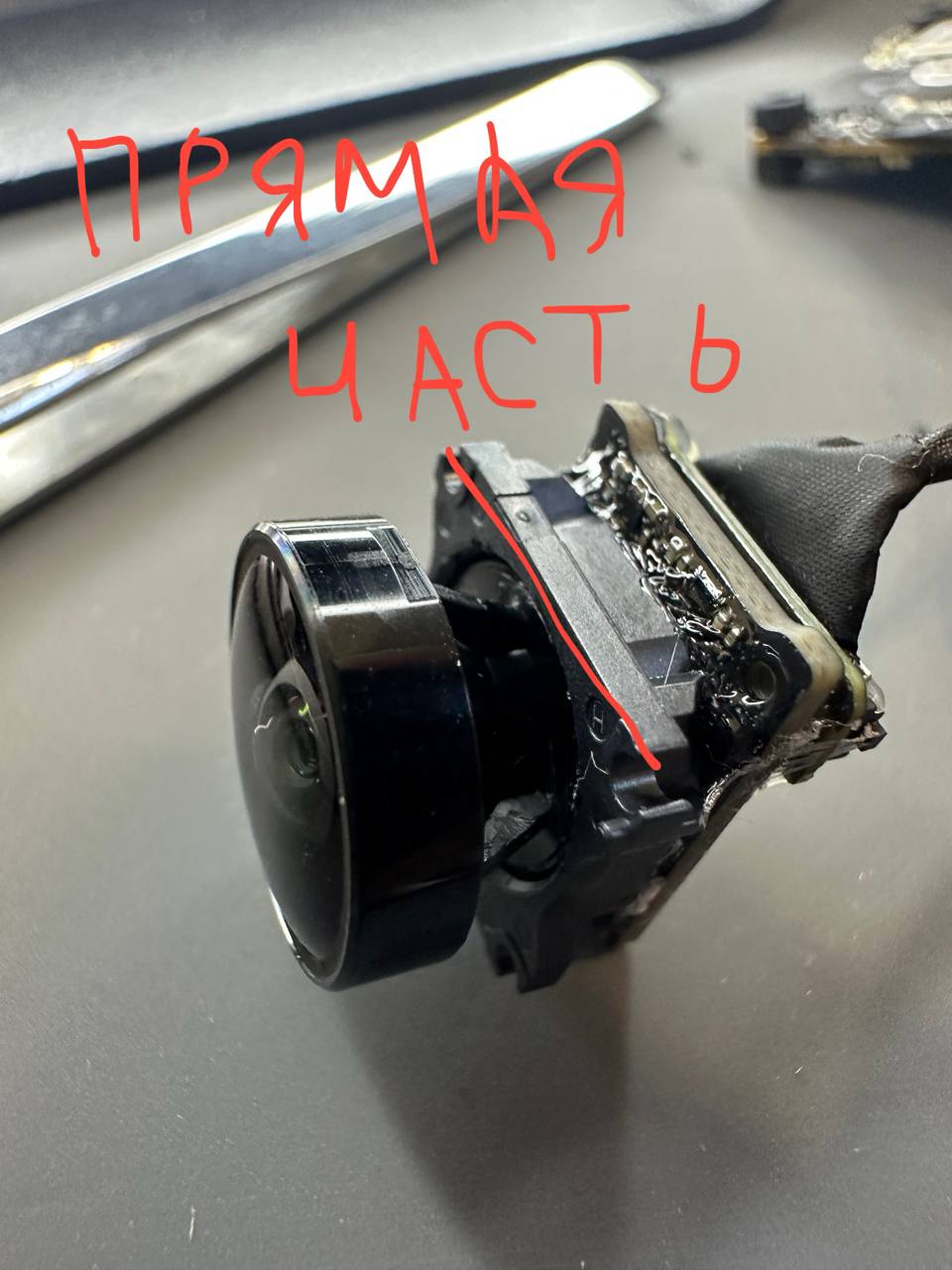

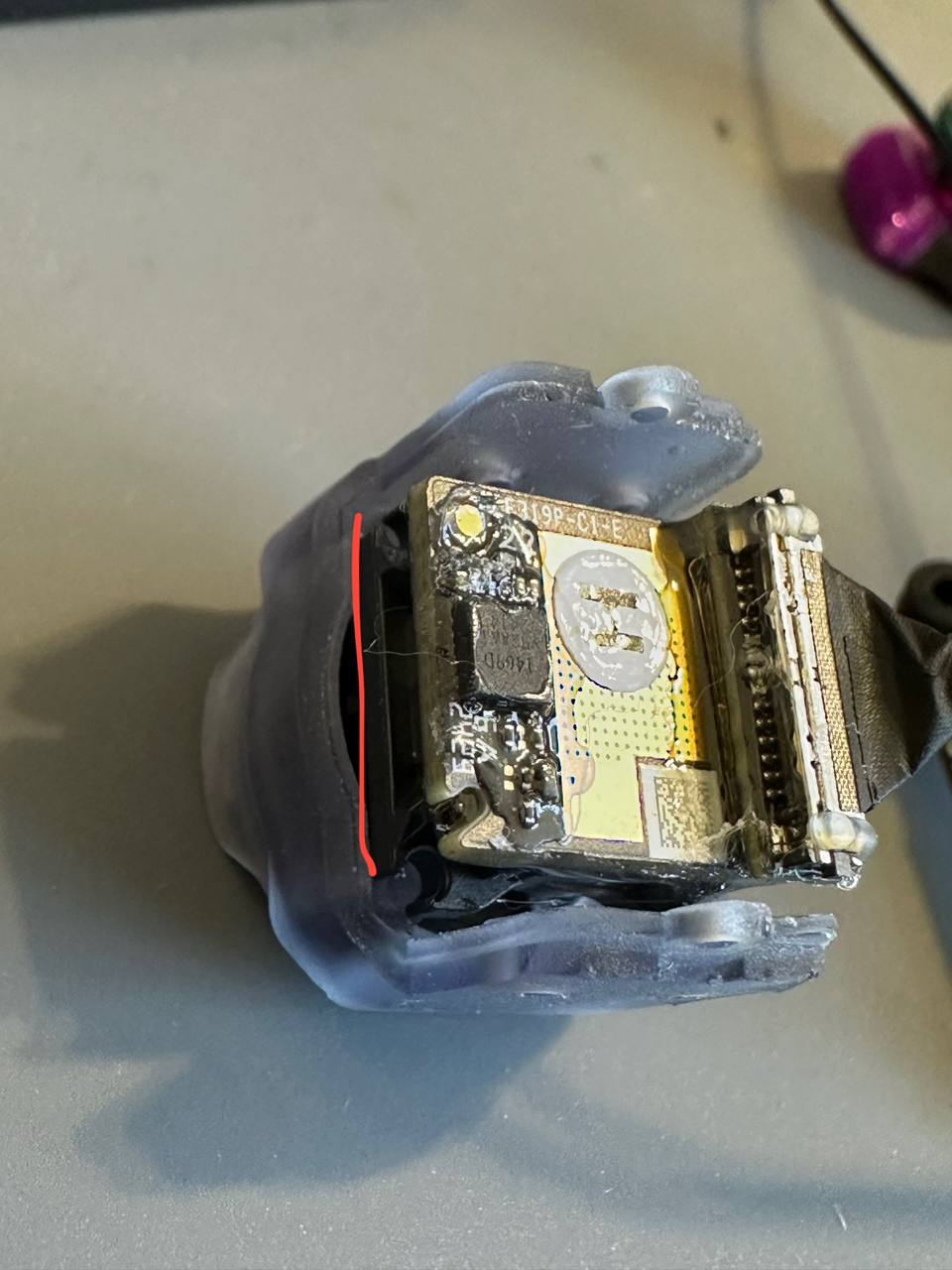

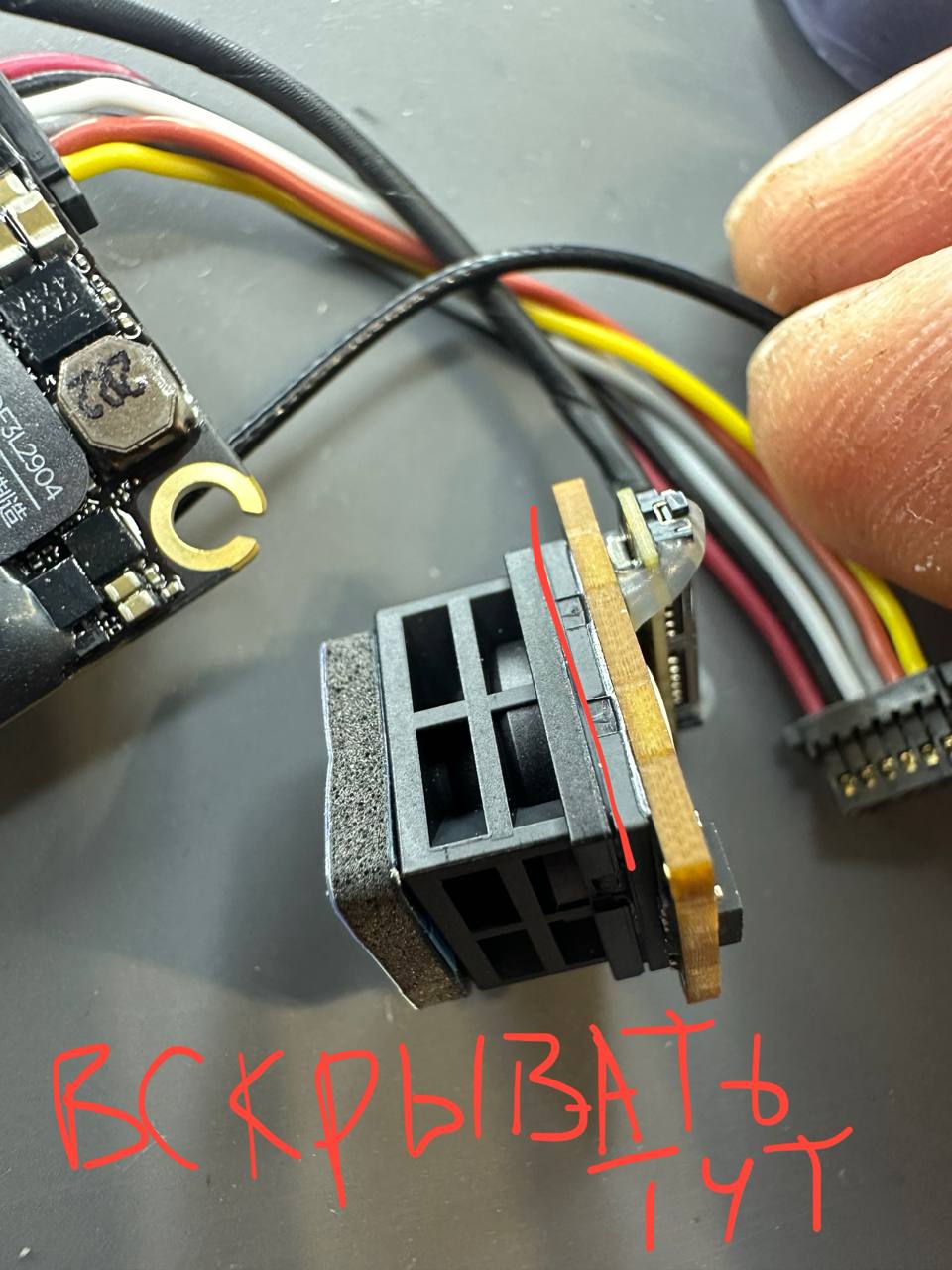

P.S. все манипуляции на свой страх и риск. Добавил фотку по какой линии снимать линзу с О4, некоторые снимают неправильно, кирпичат камеры.
P.P.S Ребятам с Грузии спасибо за подсказки по данной теме.
