Общая информация
Самый распространенный гражданский протокол - CRSF, у него есть 2 наиболее распространенных версии:
ExpressLRS (ELRS) — ExpressLRS является современной радиоуправляемой системой обеспечивающий передачу сигнала с пульта на приемник для управления дроном. В ней доступны все возможности, которые необходимы для операторов FPV. Более высокая частота обновления.
Также ELRS обладает открытым кодом. Если имеются навыки и прямые руки можно даже прошивку модифицировать самостоятельно.
Предыстория: фирма Team Blaсk Sheep разработала систему радиосвязи TBS Crossfire Tx, где название протокола связи - Crossfire.
TBS CRSF - закрытая разработка, более защищенная, стабильная и все прочее, соответственно разработчик данного протокола берет дополнительную плату, в счет разработки данного протокола + за само устройство ("железо"). Никто, кроме них, устройства на TBS CRSF не производит.
Open Source сообщество разработало же свою систему радио связи ExpressLRS. Протокол связи тот же Crossfire, но обвязка другая.
Производителей устройств на ELRS - десятки.
Соответственно различные устройства на ELRS, даже от разных производителей, при соответствии версий прошивок между собой работают без каких либо нареканий.
Если же говорить о TBS, то придется всю аппаратуру покупать от них, так как кроме как между собой они не работают.
Хорошая аналогия - устройства на Android и устройства на iOS

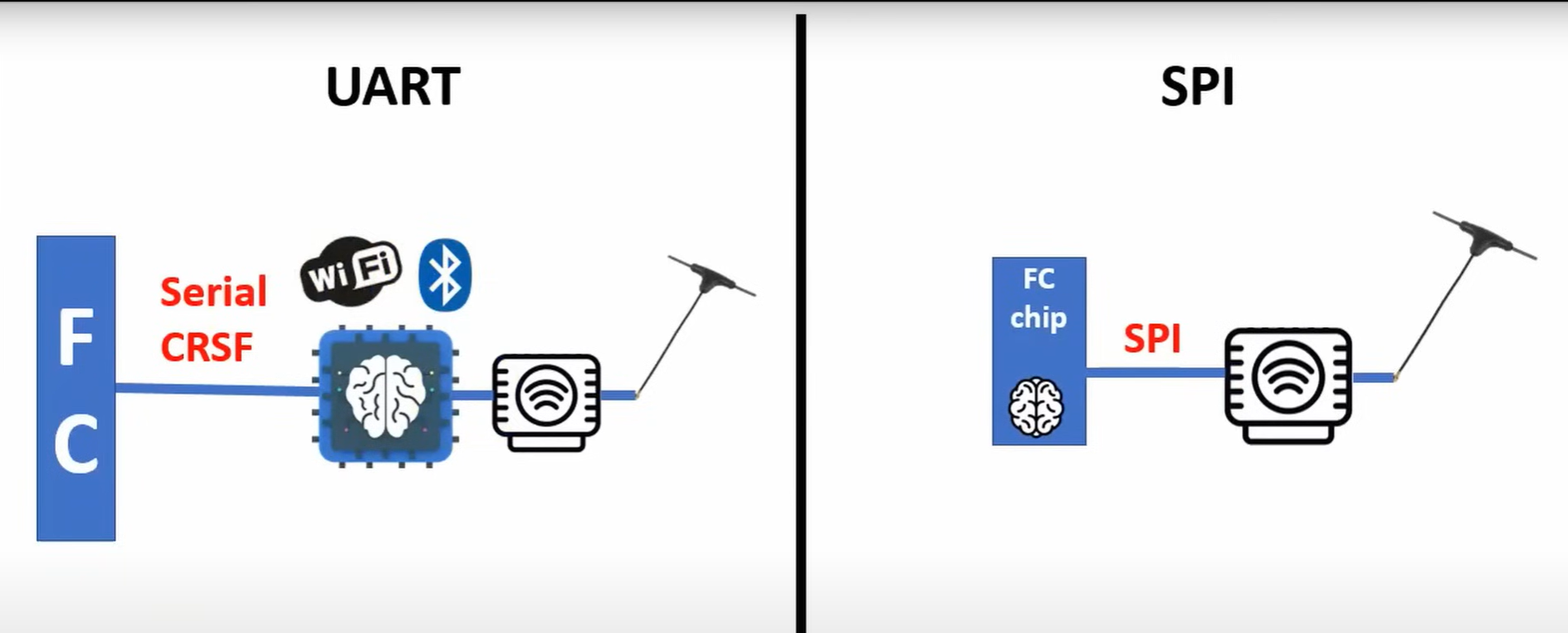

Отличия подключения через UART и SPI
Картинка взята из видео Петрокея ExpressLRS - взгляд изнутри. Принципы, алгоритмы, форматы... Youtube: Petrokey
Прошивка ELRS приемников, подключенных по SPI
На вупах часто стоят полётники с SPI приёмниками. Их не нужно отдельно прошивать, их прошивка уже содержится в Betaflight.
Betaflight 4.3.x идет с ELRS 2.x.x
Betaflight 4.4.x идет с ELRS 3.x.x
Также раньше были сборки Betaflight 4.3 с поддержкой ELRS 3, но с выпуском Betaflight 4.4 необходимость в них отпала, ставьте официальный 4.4.
Не забывайте, что при апгрейде с 4.3 на 4.4 слетают настройки, перед обновлением делайте бекап с помощью cli (diff all) или с помощью кнопки Save backup на вкладке "Presets". Тюнинг от 4.3 подходит к 4.4.
Основные характеристики ELRS протокола
Чтобы посмотреть или менять характеристики нужно на аппаратуре нажать кнопку SYS b запустить LUA скрипт ExpressLRS.
Packet Rate
Это частота с которой аппа шлет пакеты с информацией о стиках, кнопках и т.п.
Чем чаще, тем оперативнее реагирует дрон. Чем выше частота, тем меньше пробиваемость и дальность.
Гонщикам 500 пакетов в секунду надо и они недалеко летают :)
Обычным смертным и 250 может хватить.
Ну а дальнолетчики 50 выставляют.
Telemetry Ratio
Эта характеристика называется указывает то, как часто дрон шлет обратно в аппу данные с телеметрией.
Например при 1:64, после каждых 64 пакетов от пульта дрон шлет один пакет с телеметрией.
И тут прямая связь с Packet Rate. Если стоит 500, то дрон успевает в секунду послать в аппу 500/64=7 пакетов
TX Power
Max Power
Это мощность с которой передатчик транслирует сигнал. Чем выше, тем на более дальнее растояние. Но при жтом передатчик греется больше и быстрее садит батарею аппы. Обычно 10-25 хватает чтобы летать на вупах вокруг себя.
Dynamic
Если включено, то пульт сам уменьшает/увеличивает мощность в зависимости потребности
Fan Thresh
Мощность при которой пульт включит вентилятор
Model Match
Если аппа коннектится к разным дронам на одной и той же бинд фразе, то можно задать в дроне номер модели. А на аппе установив этот номер коннектиться только к этому дрону.
Очень часть это является проблемой, когда новички биндят новый дрон, а Model Match в пульте выставлено в значение отличное от 0. Нужно сбросить в 0.
Телеметрия
📡 Как работает телеметрия в ELRS (ExpressLRS)
ELRS — это не только управление дроном, но и двусторонняя связь. Это ключевой момент. В отличие от некоторых старых протоколов, ELRS умеет:
- Принимать команды с пульта (uplink)
- Отправлять данные обратно на пульт (downlink / телеметрия)
Как телеметрия доходит до пульта
Передатчик на дроне (Receiver ELRS) умеет передавать информацию обратно на модуль ELRS в пульте (или встроенный модуль).
Пульт (с модулем ELRS) принимает эти данные, и:
Показывает их на экране пульта (если он умеет)
Или пересылает в очки/дисплей (через Bluetooth/USB/или физически)
Что может включать телеметрия:
RSSI, LQ (сигнал связи)
Напряжение аккумулятора
Ток
GPS-координаты
Высота, скорость, температура, и др.
Эти данные берутся из полетного контроллера (FC) — например, через UART-порт или через CRSF-протокол.
На каком канале передаётся телеметрия?
На том же радиоканале, что и управление дроном.
ELRS использует двунаправленную связь на частоте 2.4 ГГц или 900 МГц (в зависимости от оборудования).
Просто он чередует uplink и downlink в каждом слоте времени (TDMA).
💡 Простой пример:
Ты управляешь дроном через ELRS на 2.4 ГГц.
В полетном контроллере настроена телеметрия CRSF.
Дрон отправляет данные о батарее → по UART → в приёмник ELRS → по воздуху → обратно на пульт.
Пульт показывает тебе напряжение, RSSI и т.д.
Как ELRS передаёт телеметрию (под капотом)
- 📤 Передача с пульта (uplink — ты управляешь дроном)
Передатчик (TX) находится в пульте (например, модуль ELRS на 2.4 ГГц).
Он отправляет команды управления (throttle, yaw, pitch, roll и др.) по радиоканалу на дрон. - 📥 Приём на дроне (receiver RX)
Дрон оснащён приёмником ELRS (например, Happymodel EP1/EP2, BetaFPV Micro RX и т.п.)
Этот приёмник подключён к полетному контроллеру (FC) через UART.
Данные управления передаются в полетный контроллер по CRSF-протоколу. - 📡 Отправка телеметрии обратно (downlink)Вот тут происходит магия телеметрии:
Полетный контроллер (FC) формирует телеметрию: например, данные о батарее, RSSI, GPS.
Эти данные отправляются через тот же UART в обратном направлении — от FC → в приёмник ELRS.
Приёмник ELRS, получив телеметрию, отправляет её по тому же радиоканалу обратно на модуль ELRS в пульте. - 📶 Как передаётся по радиоканалу (важно!)
ELRS использует двунаправленный протокол на одном радиоканале (Half Duplex TDMA).
Он поочередно передаёт пакеты:
В одном временном слоте: команда управления от пульта → дрон
В другом временном слоте: телеметрия от дрона → пульт
Всё это происходит очень быстро, с частотой до 500 Гц, поэтому ты не замечаешь задержки. - 🧾 Как пульт это принимает
Пульт (например, Radiomaster, Zorro, Boxer и т.п.) принимает телеметрию через свой ELRS-модуль.
Далее:
Он может отображать данные на экране.
Или передавать их в симулятор/на очки/через Bluetooth/USB/или на логгер.
Прошивка ELRS
Полный гайд: 4 способа прошивки ELRS приемника. YouTube: DRONOFLY FPV
Восстановление ELRS приемника
Чтобы оживить приемник можно пойти двумя путями:
Betaflight/iNav Passthrough
Приемник должен быть припаян к полетнику, в полетнике настроены порты и протокол, также должна быть отключена телеметрия.
Запаиваем/Зажимаем(если кнопка, но не отпускаем) boot на приемнике и нажимаем прошить в конфигураторе.
Если не получается пробуем подавать питание на приемник в момент, когда бежит строка connecting... в логе
Пробуем несколько раз до победного
How to Recover a Bricked ExpressLRS Receiver. YouTube: DeltaGeek
FTDI
Более беспроблемный способ.
Понадобится USB-UART переходник.
Убедитесь что для него у вас стоят драйвера.
Также запаиваем/зажимаем бут и шьем по UART, обычно не требует дополнительных плясок с бубном.
Источник: песочница Алексея Родина
Использование 16 каналов
Вопрос: Хочу задействовать кнопки на пульте, но почему-то в бетке они не реагируют. Elrs передает 16 каналов 4 из которых это стики по умолчанию. С 9 по 12 aux - свободны. Никакие тумблеры на пульте с ними не связаны. На пульте в миксах добавил канал, но в бетке они не реагируют. Как правильно это настроить?

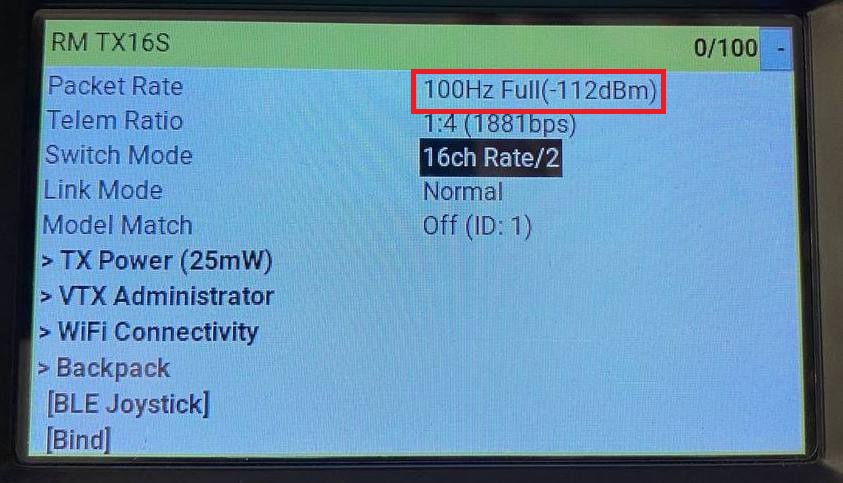

Ответ от iMaksFPV: В настройках ELRS нужно переключить Packet Rate на частоты с буквой F (Full). 100Hz Full или 333Hz Full. Тогда откроется режим для 16-ти каналов:
