Общая информация
Проверка работы SmartAudio
1 Go to the Blackbox tab
2 Set Blackbox debug mode to SmartAudio
3 Hit Save and reboot
4 Enable Expert mode in the top section of the configurator
5 Switch to the Sensors tab
6 Check the Debug box and deselect everything else
Как проверить, правильно ли переключается мощность на VTX
-
Неточный способ: отходим с очками дальше и дальше от дрона. Когда качество становится хуже, добавляем мощности
-
Очень часто на VTX находятся светодиоды, показывающие текущую мощность передачи, бэнд и канал. Нужно узнать в мануале по VTX обозначение и сверять с реальным свечением.
-
Замерять ток, потребляемый дроном при переключении мощностей.
Для этого можно включить в OSD показ Battery Current Draw. Будет видно как меняется потребление тока в амперах.
Пример значений для RUSH TINY TANK Nano VTX:
| Mode | Ток, А |
|---|---|
| PIT MODE | 0,42 |
| 25mw | 0,52 |
| 100mw | 0,57 |
| 200mw | 0,60 |
| 350mw | 0,63 |
- Специальным прибором измерять мощность излучения антенной.
Полезная информация
Betafpv Cetus X - перегрев видео передатчика - часть 1. Отчего перегрев и как исправить. YouTube Petrokey
Betafpv Cetus X - перегрев видео передатчика - часть 2. Таблица мощностей. Добавил 200мВт. YouTube Petrokey
BETAFLIGHT 4.3+. Изменение мощности VTX тумблером с аппаратуры. Smartaudio/Tramp. YouTube: SetUP
Про антенны. FPV для начинающих. Базовые сведения и прикладные советы. YouTube: Хобби - летать.
Базовые знания по радио для FPV-шников простыми словами. YouTube: Хобби - летать
Оторвался разъем антенны
Отпаиваешь феном остатки от пятака UFL, зачищаешь центральную жилу и два отвода экрана аккуратно припаиваешь, потом заливает все клеем b7000 или Т8000.
Советую заказать разъемы на озоне и вайлберис и перепаять как должно быть.

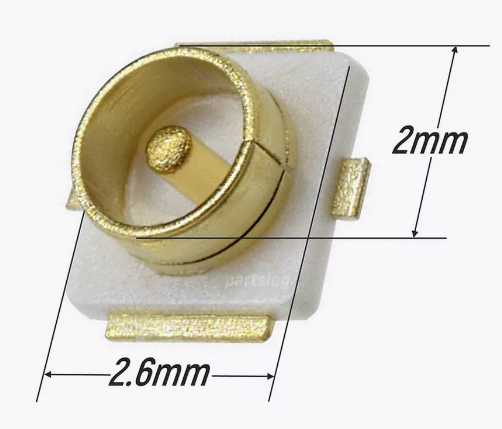

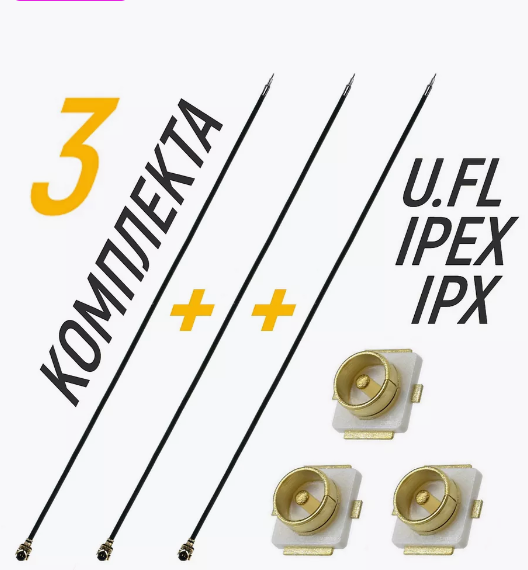

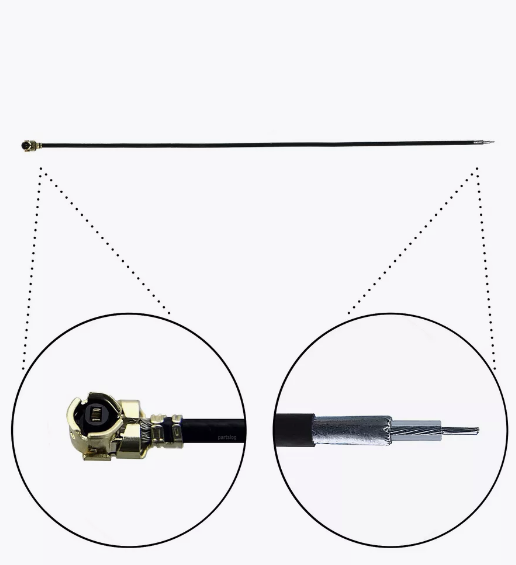

Коаксиальный кабель IPEX/IPX + Разъем UFL U.FL-R-SMT
Анализатор спектра излучаемого сигнала
Используется для тестирования эффективности и качества антенн на разных частотах

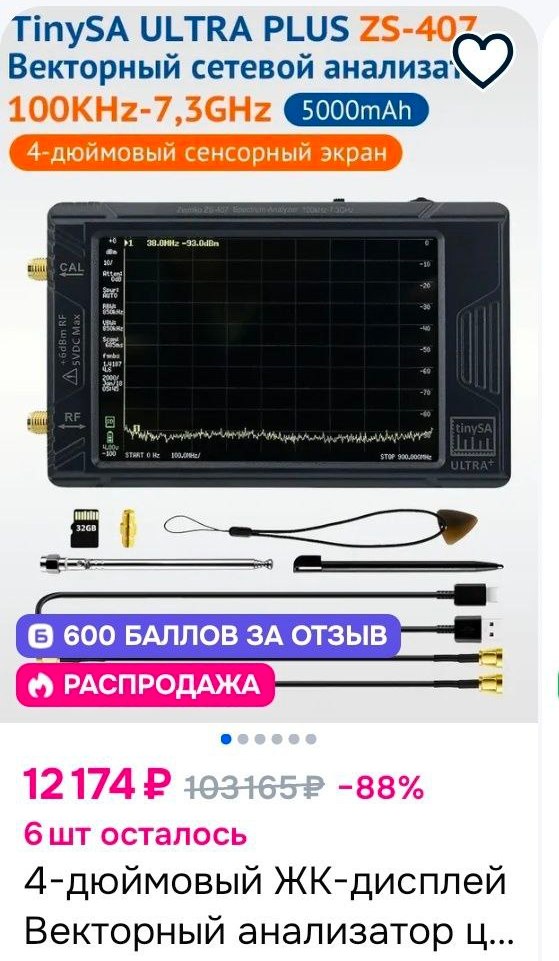

TinySA ULTRA PLUS ZS-407
Zeenko TinySA ULTRA Plus ZS-405/406/407 Handheld Tiny Spectrum Analyzer TinySA
