Сборка и пайка
От пользователя Тимур
Инструкция по пайке с нормальным паяльником типа fnirsi hs01-hs02, pinio, чего-то там 100-101 и иже с ними выглядит примерно так:
Паяльник на 260 градусов для мелких проводов, на 320 для жирных силовых(выше 270 градусов паяльник не советую долго держать нагретым-окислится).
Мажем все, что хотим спаять флюсом, на паяльник набираем припой и мажем этим припоем все, что хотим спаять по отдельности.
Если припой не ложится и не растекается-можно поднять температуру на 20 градусов и повышать пока не станет норм. Когда все залужено-соединяем и касаемся соединения нашей волшебной палочкой.
Для пущей красоты можно еще добавить флюса (его много не бывает).
Потом берем щетку, спирт и чистим плату от остатков флюса. Спирт можно и на плату нанести...
Еще нюансик: жилы проводов очень желательно скручивать-так они и распушиваться будут меньше и залудятся быстрей и качественнее.
Еще из необходимого: плетенка медная(или медная лента)!!! Для очистки площадок.
Еще можно (дополнительно к плетенке!!!) взять вакуумный экстрактор - это если с силовых надо лишний припой убрать или еще где капля здоровая.
От пользователя @friday444
Паять обязательно с хоть каким-то количеством припоя на жале! Лучше, чтобы была небольшая капелька.
Зачищать провод в размер площадки, на маленькую площадку - маленький отрезок голого провода. На площадки полётников пары миллиметров оголённого провода достаточно, на силовые и ХТ60 - миллиметра четыре, на площадки регов - не больше трёх, и так далее.
Лудить с флюсом, много флюса. Если не получается шарик на площадке - налить флюса, и получится. При лужении особенно крупных площадок, разъёмов, силовых, прогревать надо нормально, долго, чтобы припой растёкся по всей площадке или залился в глубину провода/контакта разъёма.
Паять при температуре 270-300 для обычных площадок. Если силовые контакты и провода - 300-330. Продолжительные высокие температуры убивают жало!
Не нужно жалеть ни флюса, ни припоя, потом пройтись FLUX-OFF и зубной щёткой.
Затраты того стоят, на опыте просто говорю)
Паяло надо купить человеческое - FNIRSI HS02A, TS100/101, S99, T80/T80P.
Жало не надо самое тонкое - лучше срезанный конус (В2/ВС2) или топорик.
При пайке больших площадок я бы рекомендовал использовать жало покрупней. Например С4
Припой - синяя каина/нормальный пос61.
Флюс надо тоже хороший, на крайняк ФКСП, но лучше гель типа союз-аполлон.
500Р на FLUX-OFF (400мл) тоже потратить не стыдно) Это всё не так уж и дорого, да и не так уж и часто, зато кайф и качество пайки сразу на голову выше.
Вместо FLUX-OFF можно купить чистый изоропропиловый спирт - на все случаи жизни и очень хорошо флюс отмывает.
Протокол UART
UART и с чем его едят
ЧТО ТАКОЕ UART?
Интерфейс передачи данных - UART

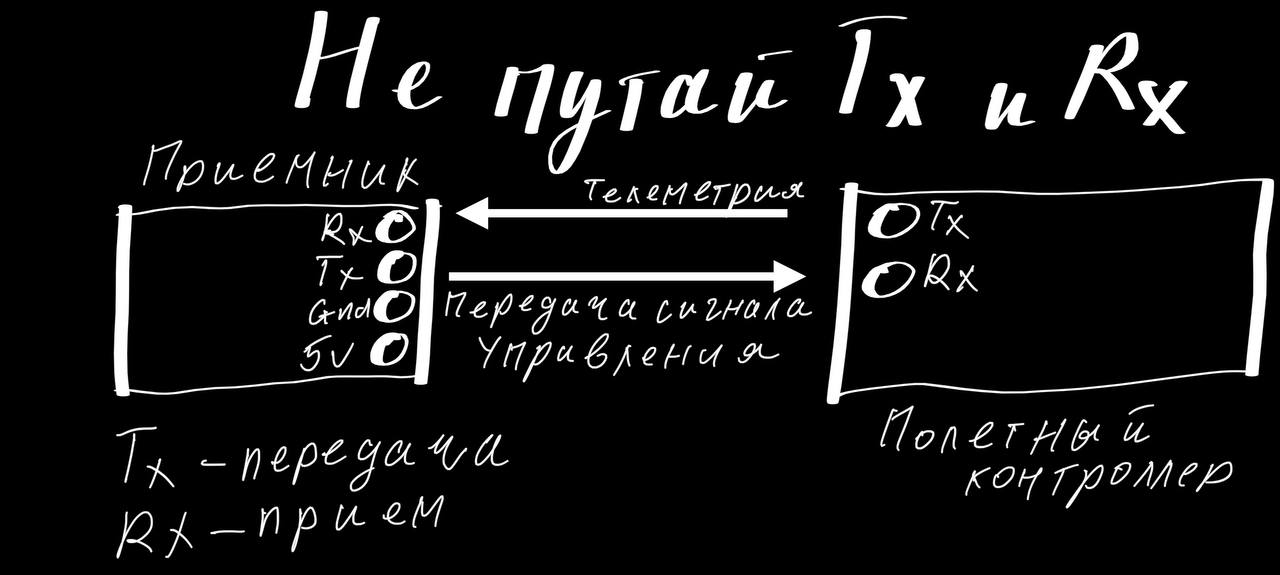

Назначение RX и TX контактов в UART портах
Tx - передача сигнала
Rx - прием сигнала
Поясню на примере связи дрона с аппой.
По пину Тх приемник передает сигнал управления, а полетник по Rx пину принимает этот сигнал.
И так же в обратную сторону, Rx приемника - принимает телеметрию с полетника, а Tx пин полетника эту самую телеметрию отдает приемнику.
Таким образом. подсоединять нужно Тх на Rx, а Rx на Тх.
